Kiinalainen ammattimainen metalliletkujen valmistaja

TheMetalliletkutoimii perustavanlaatuisena komponenttina lukemattomissa teollisissa, kaupallisissa ja kodin nesteensiirtojärjestelmissä. Nämä joustavat putket on suunniteltu vaimentamaan tärinää, kompensoimaan lämpölaajenemista ja korjaamaan kohdistusvirheitä, ja ne takaavat turvallisen ja luotettavan toiminnan vaativissa olosuhteissa.JIDONGDAon edistänyt metalliletkukokoonpanojen suunnittelua ja valmistusta tiukan materiaalivalinnan, tarkkojen aallotusprosessien ja perusteellisen päätyliitosintegroinnin avulla.

Tärkeimmät tuoteparametrit ja kokoonpanot

• Nimellishalkaisija (DN): Vaihtelee DN6:sta (1/4 tuumaa) DN300:aan (12 tuumaa) ja enemmän suuria teollisuusputkia varten.
• Työpaine (PW): Tyypillisesti täydestä tyhjiöstä 350 bariin riippuen halkaisijasta, punoskerrosten lukumäärästä ja aallotuksen paksuudesta.
• Räjähdyspaine (PB): Suunniteltu turvallisuuskertoimella 4:1 suhteessa työpaineeseen vakiokokoonpanoissa.
• Lämpötila-alue: Tavalliset ruostumattomasta teräksestä valmistetut kokoonpanot toimivat -200 °C - +600 °C; korkean lämpötilan metalliseokset laajentavat tämän 800 °C:seen tai enemmän.
• Taivutussäde: Staattiset ja dynaamiset vähimmäistaivutussäteet on määritelty halkaisijaa kohti ylikuormituksen estämiseksi.
• Joustavuus ja iskun pituus: Määrittelee aksiaalinen puristus, laajennus, sivuttaissiirtokapasiteetti ja kulmaliike.

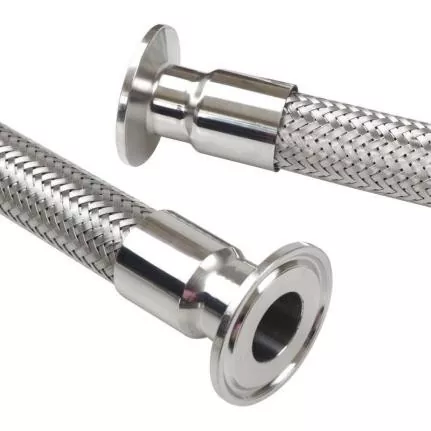

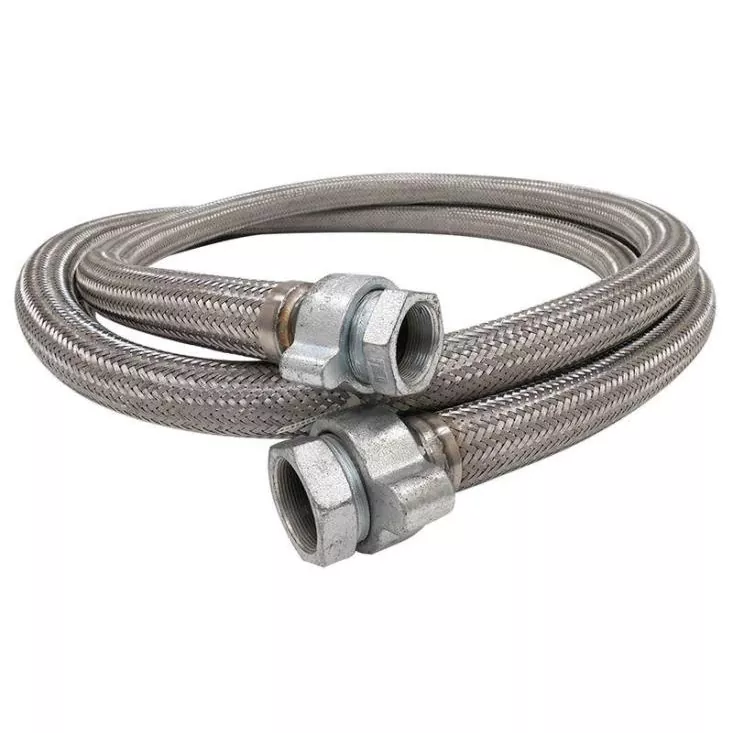

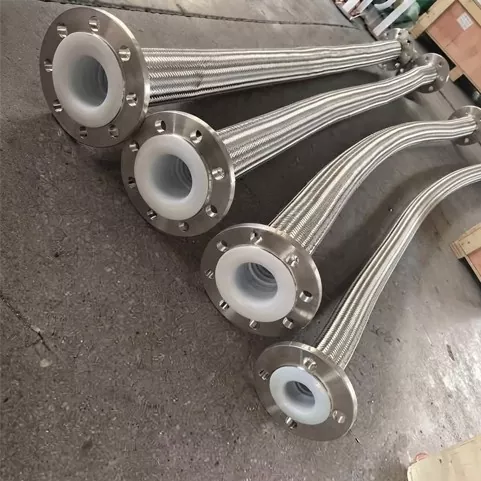

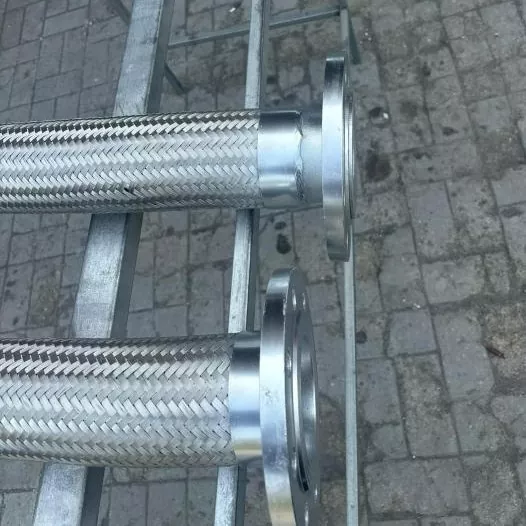

• Päätyliittimet: Laipalliset, kierteitetyt, hitsauspäät, saniteetti-, camlock- tai mukautetut mallit.

Usein kysytyt kysymykset

Mitä eroa on rengasmaisen ja kierteisen aallotetun metalliletkun välillä, ja mitä JIDONGDA suosittelee?

Rengasmainen aallotettu letku koostuu sarjasta yhtenäisiä, yhdensuuntaisia ​​renkaita, jotka tarjoavat erinomaisen joustavuuden, tiukemman taivutussäteen ja suuremman painekapasiteetin tehokkaamman punoksen vahvistuksen ansiosta. Helical aallotetulla letkulla on jatkuva spiraaliprofiili, mikä yleensä tarjoaa alhaisemman joustavuuden ja paineluokituksen, mutta joskus alhaisemmat kustannukset ei-kriittisissä staattisissa sovelluksissa. JIDONGDA valmistaa ensisijaisesti rengasmaista aallotettua letkua, koska se tarjoaa paremman yleisen suorituskyvyn, pidemmän väsymisiän ja yhteensopivuuden täystyhjiöolosuhteissa. Sovelluksiin, jotka eivät vaadi suurta joustavuutta, voidaan pyynnöstä toimittaa kierteiset versiot huolellisen suunnittelun jälkeen.

Kuinka määritän metalliletkukokoonpanon oikean pituuden tärinän vaimentamista varten?

Tärinän vaimentamiseksi kokoonpanon on oltava riittävän pitkä, jotta kohdistettu liike ei pakota letkua taipumaan alle sen dynaamisen vähimmäistaivutussäteen. Jännitteisen pituuden – letkun osan, jossa ei ole päätyliitosrajoituksia – tulee olla vähintään 10 kertaa nimellishalkaisija yksinkertaisen sivuttaisvärähtelyn vuoksi ja pidempi, kun sekä tärinän amplitudi että taajuus ovat korkeat. JIDONGDA:n sovellussuunnittelijat voivat suorittaa liikeanalyysin siirtymätietojesi perusteella ja suositella tarkkaa vapaata pituutta, joka estää ennenaikaisen väsymisvian.

Voidaanko metalliletkua käyttää täydessä tyhjiössä ilman, että se putoaa?

Kyllä, JIDONGDA rengasmaiset aallotetut letkut, jotka peittävät punoksen, ovat täydellisiä tyhjiöpalveluja. Poimutusprofiili on suunniteltu erityisesti siten, että ulkopunos estää vääntymisen tai nurjahduksen, kun sisäinen paine laskee alle ilmanpaineen. Kriittisissä korkeatyhjösovelluksissa korotetussa lämpötilassa järjestelmä tulee tarkistaa sen varmistamiseksi, että materiaali säilyttää riittävän lujuuden. Tällaisissa tapauksissa vuoraus voidaan sisällyttää rakenteellisen vakauden varmistamiseksi.

Mikä aiheuttaa punosten kulumista ja miten sitä voidaan estää?

Punosten kuluminen johtuu pääasiassa hankauksesta viereisiä rakenteita vastaan, liiallisesta liikkeestä johtuvasta hankauksesta tai punoksen ja aallotetun ytimen välisestä naarmuuntumisesta. Punosten välinen kosketus syklisen liikkeen aikana voi myös aiheuttaa paikallista kulumista. Ennalta ehkäiseviä toimenpiteitä ovat letkun asentaminen riittävällä välyksellä, suojaavien ulkosuojusten, kuten interlock-panssarin tai silikonivaipan, käyttö ja sellaisten asennusasetelmien välttäminen, jotka aiheuttavat punos-punos- tai punos-rakenteellisen kosketuksen. JIDONGDA voi asentaa tehtaalla suojaholkit, jotka pidentävät merkittävästi kokoonpanon käyttöikää hankaavissa ympäristöissä.

Miten JIDONGDA-kokoonpanot testataan ennen toimitusta?

Jokaiselle kokoonpanolle suoritetaan hydrostaattinen painetesti 1,5-kertaisella nimelliskäyttöpaineella, ja pitoaika on kansainvälisten standardien mukainen. Kaasuhuoltoa varten suoritetaan pneumaattinen testi kontrolloiduissa olosuhteissa. Muita ainetta rikkomattomia testejä, kuten hitsien väriaineen tunkeutumisen tarkastus, positiivinen materiaalitunnistus (PMI) ja heliumvuodon havaitseminen, on saatavilla pyynnöstä. Jokaisen tuotantoerän näytekokoonpanoille suoritetaan säännöllisesti pursketestejä suunnittelumarginaalien validoimiseksi. Vaatimustenmukaisuustodistukset ja testiraportit ovat vakioasiakirjoja.
