JIDONGDAtoimittaaDouble Sphere kuminen laajennussaumateollisiin putkistojärjestelmiin, jotka edellyttävät luotettavaa tärinän eristystä, liikkeen kompensointia ja liitoksen joustavuutta. Kaksipalloisella kumirungolla, vahvistetuilla kangaskerroksilla ja ruostumattomasta teräksestä valmistettujen verkkojen suojauksella suunniteltu joustava komponentti soveltuu vaativiin putkistosovelluksiin, joihin kuuluvat pumput, kompressorit, vesijärjestelmät, ilma, öljy, miedot kemikaalit ja muut teollisuusnesteet.
Kaksoispallon laajennusliitos on suunniteltu vaimentamaan putkilinjan liikettä ja vähentämään tärinää ja jännitystä, joka siirtyy liitetyistä laitteista putkijärjestelmään. Verrattuna yksipallorakenteeseen sen kahden pallon geometria tarjoaa lisää joustavuutta ja liikkeenvaimennusta. JIDONGDA tarjoaa vahvistettuja kumisia liikuntasaumoja käyttämällä materiaaleja, kuten EPDM, NBR ja neopreeni, monikerroksisella kangasvahvikkeella ja ulkoisella ruostumattomasta teräksestä valmistetun verkkokerroksen kanssa. Suunnittelusta riippuen saatavilla olevat tekniset tiedot voivat kattaa paineluokat DN32–DN600, PN10/PN16/PN25 ja lämpötila-alueet -20 °C - +120 °C, korkeampiin lämpötiloihin on saatavana erikoisyhdisteitä.
Sisällysluettelo
- Mikä on kaksoispallokuminen laajennusliitos?
- Miksi se on tärkeää teollisissa putkistojärjestelmissä?
- Miten liitos rakennetaan?
- Mitkä ovat tärkeimmät suorituskyvyn edut?
- Mitä teknisiä tietoja ostajien tulee tarkistaa?
- Missä sitä voidaan käyttää?
- Kuinka ostajien tulisi valita oikea malli?
- Mitä tulee ottaa huomioon asennuksessa?
- Usein kysytyt kysymykset
- Kuinka voit pyytää räätälöityä ratkaisua?

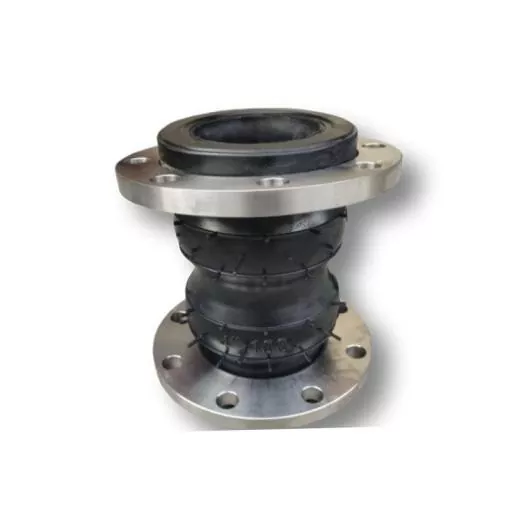

Mikä on kaksoispallokuminen laajennusliitos?
Kaksoispallokumiliikuntaliitos on joustava putkilinjan liitoskomponentti, joka koostuu kahdesta pallomaisesta kumiosasta. Sen ensisijainen tarkoitus on mukautua liikkeisiin ja vähentää tärinän siirtymistä laitteiden ja liitettyjen putkien välillä.
Toisin kuin jäykät putkiliitännät, joustava kumirakenne voi reagoida aksiaaliseen, lateraaliseen ja kulmaliikkeeseen. Tämä tekee liitoksesta erityisen hyödyllisen pyörivien tai edestakaisin liikkuvien laitteiden ympärillä, missä tärinä ja paineenvaihtelut voivat aiheuttaa lisärasitusta putkistoihin.
Kaksoispallokokoonpano on erityisen hyödyllinen, kun putkistojärjestelmä vaatii suurempaa joustavuutta ja tärinänvaimennusta kuin perinteinen yksipalloliitin voi tarjota. Pallomainen geometria jakaa liikkeen joustavan kumirungon läpi sen sijaan, että keskittäisivät kaiken liikkeen jäykkään liitoskohtaan.
Ostajien, jotka vertailevat kumipaisuntaliitoksia, kaksoispallorakenne tulisi arvioida käyttöpaineen, lämpötilan, väliaineen, liikevaatimusten, laippakokoonpanon ja asennusolosuhteiden mukaan.
Miksi se on tärkeää teollisissa putkistojärjestelmissä?
Teollisuusputkistot altistuvat harvoin täysin staattisille olosuhteille. Pumput käynnistyvät ja pysähtyvät, kompressorit synnyttävät mekaanista tärinää, nesteet aiheuttavat paineen vaihteluita ja lämpötilan muutokset aiheuttavat liitettyjen komponenttien laajenemista tai supistumista.
Ilman riittävää joustavuutta nämä dynaamiset voimat voidaan siirtää suoraan putkiin, laippoihin, venttiileihin, pumppuihin ja muihin laitteisiin. Ajan mittaan toistuva kuormitus voi aiheuttaa väsymistä, liitosjännitystä, vuotoa tai komponenttien ennenaikaista kulumista.
Joustava liikuntasauma auttaa eristämään nämä vaikutukset. Sen kumirunko tarjoaa hallitun liikealueen jäykkien putkiosien välillä, kun taas vahvistuskerrokset tukevat rakennetta käyttökuormituksen alaisena.
- Vaimentaa laitteiden aiheuttamaa tärinää.
- Kompensoi putkilinjan liikettä.
- Auttaa vähentämään stressin keskittymistä yhteyksien ympärillä.
- Kestää lämpöliikkeen ja asennustoleransseja.
- Tukee dynaamisten putkijärjestelmien vakaampaa toimintaa.
- Auttaa suojaamaan kytkettyä laitetta liialliselta tärinältä.
Miten liitos rakennetaan?
Joustavan liikuntasauman suorituskyky riippuu suuresti sen geometriasta, kumisekoituksesta, vahvistusrakenteesta ja liitossuunnittelusta. Tyypillinen vahvistettu kaksoispallokokoonpano yhdistää useita toiminnallisia kerroksia.
Double Sphere -kumirunko
Kahden pallon muotoinen geometria luo joustavan työskentelyosan, joka pystyy käsittelemään liikettä useisiin suuntiin. Kaareva rakenne mahdollistaa myös muodonmuutoksen ilman täysin jäykkää liitosta.
Monikerroksinen kankaan vahvistus
Kangasvahvistus on sisällytetty kumirunkoon parantamaan paineenkestoa ja väsymiskestävyyttä. Vahvistusrakenne valitaan vaaditun paineluokan ja käyttöolosuhteiden mukaan.
Ruostumattomasta teräksestä valmistettu suojaverkko
Ulkoinen ruostumattomasta teräksestä valmistettu verkkokerros voi tarjota mekaanista lisäsuojaa ja rakenteellista tukea. Se on erityisen arvokas ympäristöissä, joissa liikuntasauma altistuu dynaamisille kuormituksille ja toistuvalle tärinälle.
Laipallinen liitäntä
Laipalliset päät tarjoavat käytännöllisen tavan liittää joustava liitos olemassa olevaan putkistoon. Oikeat laipan mitat, pulttikuviot, tiivisteiden valinta ja kohdistus ovat tärkeitä tiivistyksen suorituskyvyn ylläpitämiseksi.
Mitkä ovat tärkeimmät suorituskyvyn edut?
Kaksoispallon kumisen paisuntaliitoksen arvo ulottuu yksinkertaisen putkilinjan joustavuuden ulkopuolelle. Sen rakenne vastaa useisiin yleisiin teollisuusputkistojen haasteisiin.
| Suorituskykyominaisuus | Tekninen hyöty | Tyypillinen vaatimus |
|---|---|---|
| Kaksoispallogeometria | Lisää joustavuutta ja liikkeen imeytymistä | Dynaamiset putkijärjestelmät |
| Kankaan vahvistus | Parantaa paineenkestoa ja väsymiskestävyyttä | Paineistetut putket |
| Ruostumaton teräsverkko | Tarjoaa mekaanista lisäsuojaa | Korkeavärinäiset ympäristöt |
| Kumin joustavuus | Vähentää tärinän siirtymistä | Pumput ja kompressorit |
| Laipallinen liitäntä | Tukee vakaata asennusta ja tiivistystä | Teollisuuden putkiverkot |
| Mukautetut kumiyhdisteet | Mahdollistaa sopeutumisen erilaisiin väliaineisiin ja lämpötiloihin | Erikoissovellukset |
Nämä ominaisuudet tekevät tuotteesta sopivan sovelluksiin, joissa perinteinen jäykkä liitin ei välttämättä tarjoa tarpeeksi joustavuutta tai tärinäneristystä.
Mitä teknisiä tietoja ostajien tulee tarkistaa?
Joustavan liitoksen valinta tulee aloittaa todellisista käyttöolosuhteista sen sijaan, että valittaisiin vain putken nimellinen halkaisija. Seuraavat tiedot ovat erityisen tärkeitä arvioitaessa kaksoispallorakennetta.
| Erittely | Saatavilla / Tyypillinen valikoima |
|---|---|
| Rakenne | Kaksoispallo kumirunko + kangasvahvike + ruostumaton teräsverkko |
| Kumi Materiaalit | EPDM, NBR, neopreeni, räätälöidyt yhdisteet |
| Vahvistaminen | Monikerroksinen kangas ja ruostumaton teräsverkko |
| Työpaine | PN10 / PN16 / PN25 rakenteesta riippuen |
| Lämpötila-alue | -20 °C - +120 °C; erikoisyhdisteet +150°C asti |
| Liike | Aksiaalinen, lateraalinen ja kulmakompensaatio |
| Nimellinen koko | DN32–DN600; isommat koot saatavilla räätälöitynä |
| Yhteys | Laipalliset tai mittatilaustyönä tehdyt liitososat |
| Yhteensopiva media | Vesi, ilma, öljy, miedot kemikaalit ja teollisuusnesteet |
Varsinaisen valinnan tulee aina perustua koko järjestelmän suunnitteluun. Paine, lämpötila, nesteen koostumus, liikeamplitudi, laipan mitat ja asennusympäristö tulee varmistaa ennen tuotantoa.
Missä sitä voidaan käyttää?
Kaksoispallon joustava liitos on erityisen tärkeä putkijärjestelmissä, joissa tärinää, liikettä tai mekaanista rasitusta ei voida täysin poistaa.
Pumppu- ja kompressorijärjestelmät
Pumput ja kompressorit ovat yleisiä mekaanisen tärinän lähteitä. Joustavan liitoksen asentaminen laitteen lähelle voi auttaa rajoittamaan tärinän siirtymistä liitettyyn putkistoon.
Vesi- ja nesteputket
Vedenkäsittely, teollinen vedenkierto ja yleiset nesteiden kuljetusjärjestelmät voivat käyttää kumisia liikuntasaumoja liikkeen sovittamiseksi säilyttäen samalla joustavat liitokset.
Teollisuuden prosessilinjat
Yhteensopivia öljyjä, ilmaa, mietoja kemikaaleja ja muita teollisuusnesteitä kuljettavissa järjestelmissä voidaan käyttää erilaisia kumiyhdisteitä vaaditun väliaineen kestävyyden mukaan.
Monimutkaiset putkilinja-asettelut
Kun useat putkiosat, laiteliitännät ja rakenteelliset toleranssit aiheuttavat kohdistushaasteita, oikein valittu joustava liitos voi tarjota lisäliikekapasiteettia.
Kuinka ostajien tulisi valita oikea malli?
Hankintatiimien tulee antaa yksityiskohtaiset toimintatiedot tarjousta pyydettäessä. Tämän ansiosta valmistaja voi sovittaa kumiseoksen, vahvistuksen, koon, paineluokituksen ja liitäntäkonfiguraation todelliseen käyttötarkoitukseen.
- Vahvista putken halkaisija:Tunnista tarvittava DN tai nimellinen putken koko.
- Tarkista käyttöpaine:Valitse normaaleihin ja ohimeneviin käyttöolosuhteisiin sopiva paineluokka.
- Tunnista käyttölämpötila:Ota huomioon sekä normaali lämpötila että mahdollinen huippulämpötila.
- Määritä media:Vesi, öljy, ilma, kemikaalit ja muut nesteet voivat vaatia erilaisia kumiyhdisteitä.
- Mittaa liikettä:Määritä odotettu aksiaalinen, lateraalinen ja kulmaliike.
- Vahvista laipan mitat:Pultinreikien kuvioiden ja liitosmittojen on vastattava putkilinjaa.
- Harkitse asennusympäristöä:Ulkona altistuminen, tärinän voimakkuus ja ympäröivät laitteet voivat vaikuttaa lopulliseen kokoonpanoon.
Näiden tietojen antaminen ajoissa voi vähentää määrittelyvirheitä ja tehdä OEM-räätälöimisestä tehokkaampaa.
Mitä tulee ottaa huomioon asennuksessa?
Jopa oikein suunniteltu liikuntasauma vaatii oikean asennuksen. Joustavaa runkoa ei pidä käsitellä oikean putken tuen tai kohdistuksen korvikkeena.
- Tarkista laipan kohdistus ennen pulttien kiristämistä.
- Käytä yhteensopivia tiivisteitä ja oikein määriteltyjä kiinnikkeitä.
- Vältä liiallista venytystä, puristamista tai vääntämistä asennuksen aikana.
- Varmista, että viereiset putket on tuettu kunnolla.
- Estä teräviä esineitä tai ulkoisia osia vahingoittamasta kumirunkoa.
- Varmista, että käyttöliike pysyy suunnitellulla kompensointialueella.
- Tarkista liitos säännöllisesti näkyvän kulumisen, halkeamien, muodonmuutosten tai liitosongelmien varalta.
Oikea asennus auttaa liitosta toimimaan suunnitellun rakenteen mukaisesti ja voi vähentää taipuisan elementin tarpeetonta mekaanista kuormitusta.
Usein kysytyt kysymykset
1. Mikä on Double Sphere -kumiliikuntaliitoksen tärkein etu?
Pääasiallinen toiminnallinen etu on sen kyky tarjota parempi liikkeen vaimennus ja tärinän eristys kaksoispallon joustavan rakenteen avulla.
2. Mitä materiaaleja on saatavilla kumirunkoon?
Yleisiä materiaalivaihtoehtoja ovat EPDM, NBR ja neopreeni. Myös räätälöityjä kumiyhdisteitä voidaan harkita, kun käyttöväliaine tai lämpötila vaatii tietyn formulaation.
3. Mitä paineluokituksia on saatavilla?
Rakenteesta ja sovelluksen vaatimuksista riippuen konfiguraatiot voidaan suunnitella PN10-, PN16- tai PN25-käyttöpaineluokille.
4. Mitä kokoja voidaan mukauttaa?
Referenssituotevalikoima kattaa DN32-DN600, kun taas suurempia kokoja voidaan harkita projektin vaatimusten ja teknisten eritelmien mukaan.
5. Voidaanko sitä käyttää pumppujen ja kompressorien lähellä?
Kyllä. Pumput ja kompressorit ovat tyypillisiä asennuspaikkoja, koska nämä koneet voivat tuottaa tärinää ja dynaamisia kuormia, jotka on eristettävä liitetyistä putkistoista.
6. Voidaanko yhteystyyppiä mukauttaa?
Kyllä. Laippaliitännät ovat saatavilla, ja räätälöityjä liitososia voidaan kehittää putkilinjan kokoonpanon ja projektin vaatimusten mukaan.
Kuinka voit pyytää räätälöityä ratkaisua?
Teollisuusostajalle oikean joustavan liitoksen valinta on tuotespesifikaatioiden ja järjestelmäsuunnittelun yhdistelmä. JIDONGDA tarjoaa räätälöityjä kumin laajennussaumaratkaisuja, jotka kattavat eri halkaisijat, kumiyhdisteet, vahvistusrakenteet, painevaatimukset ja liitoskokoonpanot. Kun pyydät tarjousta, ilmoita putken koko, käyttöpaine, lämpötila, väliaineet, liikevaatimukset, laipan mitat ja käyttöympäristö aina kun mahdollista. Näiden tietojen avulla valmistaja voi arvioida sopivan kokoonpanon tarkemmin.
Jos hankit luotettavan joustavan liitännän pumppuun, kompressoriin, vesijohtoon, teollisuusprosessijärjestelmään tai muuhun vaativaan sovellukseen,ota meihin yhteyttäkeskustellaksesi käyttöehdoistasi, räätälöintivaatimuksistasi, teknisistä tiedoistasi ja joukkotilaustarpeistasi JIDONGDA:n kanssa.
