Artikkelin tiivistelmä: A aallotettu metalliliikuntaliitostarjoaa hallittua joustavuutta teollisuusputkille, jotka ovat alttiina lämpölaajenemiselle, tärinälle, paineenvaihteluille ja mekaaniselle liikkeelle. Käyttämällä aallotettua ruostumattomasta teräksestä valmistettua palkerakennetta se voi kompensoida aksiaalista, lateraalista ja kulmasiirtymää samalla, kun se auttaa vähentämään hitsin väsymistä, laipan vuotoa ja jännitykseen liittyviä muodonmuutoksia. Tämä opas selittää sen toimintaperiaatteen, keskeiset tekniset tiedot, materiaalivaihtoehdot, sovellukset, valintatekijät ja edut vaativiin putkistojärjestelmiin.
Sisällysluettelo
- Mikä on aallotettu metallilaajennussauma?
- Kuinka se toimii teollisuusputkistoissa?
- Mitkä ovat tärkeimmät tekniset tiedot?
- Mitkä ovat tärkeimmät edut?
- Missä sitä käytetään yleisesti?
- Miten sinun pitäisi valita oikea tuote?
- Usein kysytyt kysymykset
- Viimeisiä ajatuksia

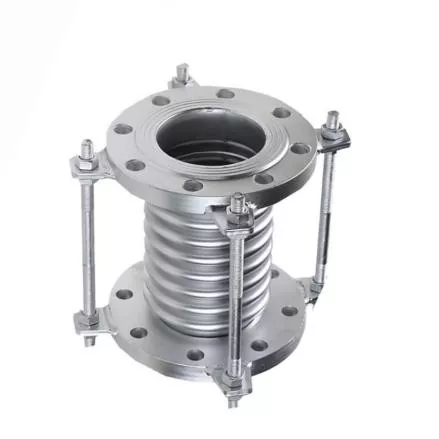

Mikä on aallotettu metallilaajennussauma?
JIDONGDAtarvikkeet aAaltopahvimetallilaajennussaumasuunniteltu antamaan teollisuusputkistojen hallittua joustavuutta tinkimättä rakenteellisesta vakaudesta. Sen aallotettu paljerakenne mahdollistaa putkilinjan omaksumisen lämpötilan muutosten, laitteiden tärinän, paineenvaihteluiden ja mekaanisen rasituksen aiheuttamiin liikkeisiin.
Toisin kuin jäykkä putkiosa, paisuntaliitos luo tarkoituksellisesti joustavan alueen putkistojärjestelmään. Kun putkisto lämpenee tai jäähtyy, sen pituus ja sijainti voivat muuttua. Jos nämä liikkeet hillitään, liiallinen jännitys voi kerääntyä hitsien, laippojen, venttiilien, pumppujen ja liitettyjen laitteiden ympärille. Oikein suunniteltu metallinen liikuntasauma auttaa absorboimaan nämä liikkeet ennen kuin niistä tulee vahingollisia kuormia.
Teollisuusmetalliliikuntasaumoja arvioivien ostajien tulee ottaa huomioon palkeen materiaali, liikevaatimukset, paineluokitus, lämpötila-alue, liitäntätapa ja asennusympäristö.
Kuinka se toimii teollisuusputkistoissa?
Toimintaperiaate perustuu aallotetun metallipaleen kontrolloituun elastiseen muodonmuutokseen. Useat kierteet sallivat palkeen taipumisen, kun liitetty putkisto liikkuu, kun taas metallirakenne säilyttää painerajan.
Lämpölaajenemisen kompensointi
Korkean lämpötilan putkistot laajenevat prosessin lämpötilan noustessa ja supistuvat laskeessaan. Höyry-, kattila-, kemikaali-, öljy- ja lämpönestejärjestelmissä toistuvat lämpötilasyklit voivat aiheuttaa huomattavaa liikettä. Aallotettu palke vaimentaa tämän siirtymän ja vähentää jäykille putkiosille siirtyvää jännitystä.
Mekaaninen ja tärinän tasaus
Teolliset laitteet, kuten pumput, kompressorit, puhaltimet, turbiinit ja pyörivät koneet, voivat aiheuttaa tärinää liitettyihin putkiin. Sopivasti suunniteltu liikuntasauma mahdollistaa hallitun liikkeen ja auttaa estämään tärinän siirtymisen suoraan jäykkien putkiliitosten kautta.
Monisuuntainen liike
Järjestelmän suunnittelusta riippuen metalliset liikuntasaumat voivat kompensoida kolmea pääliikeluokkaa:
- Aksiaalinen liike:puristus tai pidennys putken akselia pitkin.
- Sivuttaisliike:liitettyjen putkiosien sivuttaissiirto.
- Kulmaliike:pyörivä liike yhdistettyjen putkiosien välillä.
Mitkä ovat tärkeimmät tekniset tiedot?
Liikuntaliitoksen valinta tulee aloittaa todellisista käyttöolosuhteista sen sijaan, että valittaisiin vain nimellinen putken koko. JIDONGDA:n tuotetiedot kattavat ruostumattomasta teräksestä valmistetut palkeet eri materiaaleilla ja liitäntäkokoonpanoilla teollisiin sovelluksiin.
| Parametri | Tyypillinen määritys | Tekninen huomio |
|---|---|---|
| Palkeen rakenne | Aallotettu ruostumattomasta teräksestä valmistettu palkeet | Tarjoaa hallittua joustavuutta ja liikekompensaatiota |
| Materiaali | SS304 / SS316 / SS321 / räätälöidyt seokset | Valitse lämpötilan, korroosion ja materiaalien yhteensopivuuden mukaan |
| Työpaine | PN10–PN40 mallista riippuen | On vastattava todellisia käyttö- ja paineolosuhteita |
| Lämpötila-alue | -80°C - +600°C materiaalista riippuen | Materiaalilaatu ja rakenne määräävät käyttölämpötilarajat |
| Liike | Aksiaalinen / lateraalinen / kulmikas | Liikkeen tyyppi ja suuruus tulee laskea ennen valintaa |
| Koko | DN15–DN300 | Kierreversiot kattavat yleensä pienempiä halkaisijoita |
| Liitännät | Kierre / laipallinen / hitsattu | Valitse putkilinjan ja asennusvaatimusten mukaan |
| Yhteensopiva media | Höyry / kuuma vesi / öljy / kaasu / kemialliset nesteet | Varmista materiaalin yhteensopivuus todellisen väliaineen kanssa |
Todelliset paine-, lämpötila-, liike-, syklitiheys- ja väsymisvaatimukset tulee vahvistaa kunkin projektin osalta. Räätälöityjä malleja voidaan harkita, kun vakiokokoonpanot eivät täytä asennusehtoja.
Mitkä ovat tärkeimmät edut?
1. Luotettava suorituskyky korkeissa lämpötiloissa
Metallipalkeet soveltuvat erityisen hyvin sovelluksiin, joissa lämpötilat ylittävät monien tavanomaisten taipuisten komponenttien käytännöllisen käyttöalueen. Materiaalivalinnasta ja suunnittelusta riippuen ruostumaton teräsrakenne voi tukea vaativia lämpöympäristöjä.
2. Vähentynyt putkilinjan rasitus
Lämpöliike voi vähitellen aiheuttaa liiallisia kuormituksia kiinteisiin kohtiin ja laiteliitäntöihin. Hallitun joustavuuden ansiosta liikuntasauma auttaa jakamaan liikkeet uudelleen ja vähentämään stressin keskittymistä kriittisillä alueilla.
3. Parempi tärinänkestävyys
Jos kone tuottaa jatkuvaa tai ajoittaista tärinää, joustava metalliliitos voi auttaa eristämään laitteiden ja putkien välisen liikkeen. Tämä voi parantaa järjestelmän vakautta, kun liitos on valittu ja asennettu oikein.
4. Joustavat asennusvaihtoehdot
Kierteitetyt, laipalliset ja hitsatut kokoonpanot mahdollistavat liikuntasaumojen integroinnin erilaisiin putkiarkkitehtuureihin. Pieniläpimittaiset kierretuotteet voivat olla hyödyllisiä kompaktien laiteliitäntöjen ympärillä, kun taas laipalliset ja hitsatut mallit voivat sopia suurempiin teollisuusputkijärjestelmiin.
5. Pitkän aikavälin syklinen suorituskyky
Teollisuusputkisto voi kokea tuhansia lämmitys- ja jäähdytysjaksoja käyttöikänsä aikana. Oikea palkeen geometria, materiaalin valinta, muovauksen laatu ja liikkeenhallinta ovat siksi tärkeitä luotettavan väsymiskyvyn saavuttamiseksi.
Missä sitä käytetään yleisesti?
Aallotettu metallisauma on arvokas aina, kun jäykän putkiston on kestettävä lämpösiirtymä tai mekaaninen liike. Tyypillisiä sovellusalueita ovat:
- Petrokemian jalostusputkistot
- Sähköntuotantolaitokset
- Höyry- ja kattilajärjestelmät
- Korkean lämpötilan LVI-järjestelmät
- Teollisuuden uunilaitteet
- Öljyn ja kaasun käsittelylaitokset
- Kemiallisen käsittelyn putkistot
- Meritekniikan järjestelmät
- Mekaanisten laitteiden liitännät
- Korkean lämpötilan nesteiden kuljetusjärjestelmät
Esimerkiksi höyryputki, joka yhdistää kattilan loppupään laitteisiin, voi kokea merkittävää lämpölaajenemista käynnistyksen aikana. Ilman riittävää liikekompensaatiota tämä laajennus voi aiheuttaa lisäkuormitusta putkien kannattimiin ja laitteiden suuttimiin. Oikein suunniteltu paljeliikuntaliitos tarjoaa määrätyn alueen, jossa tämä liike voi tapahtua.
Miten sinun pitäisi valita oikea tuote?
Tuotevalinnan tulee perustua suunnittelutietoihin eikä pelkästään ulkonäköön tai nimellishalkaisijaan. Ennen tarjouksen pyytämistä ostajien tulee laatia seuraavat tiedot:
- Putken nimellishalkaisija:Tunnista tarvittava DN-koko ja liitännän mitat.
- Käyttölämpötila:Määritä normaali-, minimi- ja maksimilämpötilat.
- Käyttöpaine:Sisällytä normaali ja suurin työpaine.
- Liikkumisvaatimukset:Määrittele odotettu aksiaalinen, lateraalinen tai kulmaliike.
- Media:Tunnista, kuljettaako järjestelmä höyryä, vettä, öljyä, kaasua, kemikaaleja tai muuta nestettä.
- Materiaalivaatimukset:Valitse SS304, SS316, SS321 tai muu sopiva seos ympäristön mukaan.
- Yhteystapa:Määritä, tarvitaanko kierteitettyjä, laipallisia vai hitsattuja päitä.
- Asennusehdot:Ota huomioon käytettävissä oleva tila, putkituet, ohjaimet, ankkurit ja laiteliitännät.
On myös tärkeää erottaa laajennusliitos tavallisesta joustavasta liittimestä. Liikuntaliitokset suunnitellaan tiettyjen liike- ja väsymisvaatimusten mukaan, joten palkeen geometria ja järjestelmän rajoitukset tulee arvioida osana koko putkistosuunnittelua.
Usein kysytyt kysymykset
Q1: Mikä on aallotetun metallin laajennusliitoksen ensisijainen tarkoitus?
Sen ensisijainen tarkoitus on kompensoida lämpölaajenemista ja hallittua mekaanista liikettä putkistojärjestelmissä ja samalla vähentää jäykiin komponentteihin siirtyvää rasitusta.
Q2: Voidaanko metallisaumoja käyttää höyryputkissa?
Kyllä. Ruostumattomasta teräksestä valmistettuja paljeliitoksia käytetään yleisesti höyry- ja kattilaputkistoon, mikäli valittu materiaali, paineluokitus, lämpötilaluokitus ja liikekapasiteetti vastaavat käyttöolosuhteita.
Q3: Mitä materiaaleja käytetään yleisesti?
Yleisiä vaihtoehtoja ovat ruostumaton teräs SS304, SS316 ja SS321. Myös räätälöityjä metalliseoksia voidaan harkita, kun korkeampi korroosionkestävyys tai erityiset käyttöolosuhteet vaativat niitä.
Q4: Soveltuvatko kierreliitokset pieniin putkiin?
Kyllä. Kierrekokoonpanot soveltuvat erityisen hyvin halkaisijaltaan pienempiin putkiin, laiteliitäntöihin ja asennuksiin, joissa tilaa on rajoitetusti.
K5: Mitä eroa on aksiaalisen, lateraalisen ja kulmaliikkeen välillä?
Aksiaalinen liike tapahtuu putken akselia pitkin, sivusuuntainen liike tapahtuu sivuttain ja kulmaliike sisältää pyörimisen yhdistettyjen putkiosien välillä. Tarvittava liiketyyppi tulee tunnistaa ennen liikuntasauman valintaa.
Q6: Voiko tuotetta mukauttaa?
Kyllä. Projektin vaatimuksista riippuen räätälöinti voi sisältää materiaalilaadun, koon, paineluokituksen, liitäntäkokoonpanon ja muita teknisiä parametreja.
Viimeisiä ajatuksia
Oikein suunniteltuAaltopahvimetallilaajennussaumaSillä voi olla tärkeä rooli teollisuusputkien suojaamisessa lämpölaajenemiselta, tärinältä, mekaaniselta siirtymiseltä ja kertyneeltä jännitykseltä. Ruostumattomasta teräksestä valmistettujen palkeiden, useiden liitäntävaihtoehtojen ja konfiguroitavien teknisten parametrien ansiosta se voidaan mukauttaa vaativiin sovelluksiin sähköntuotannon, petrokemian, kemian jalostuksen, LVI-, meri- ja korkean lämpötilan nestejärjestelmissä. JIDONGDA tukee räätälöityjä metalliliikuntasaumaratkaisuja projektikohtaisten koko-, materiaali-, paine-, lämpötila-, liike- ja liitosvaatimusten perusteella. Jos valitset liikuntasauman uuteen asennukseen tai vaihdat olemassa olevan komponentin,ota meihin yhteyttäkeskustella käyttöolosuhteistasi ja pyytää sopivaa teollista ratkaisua.
