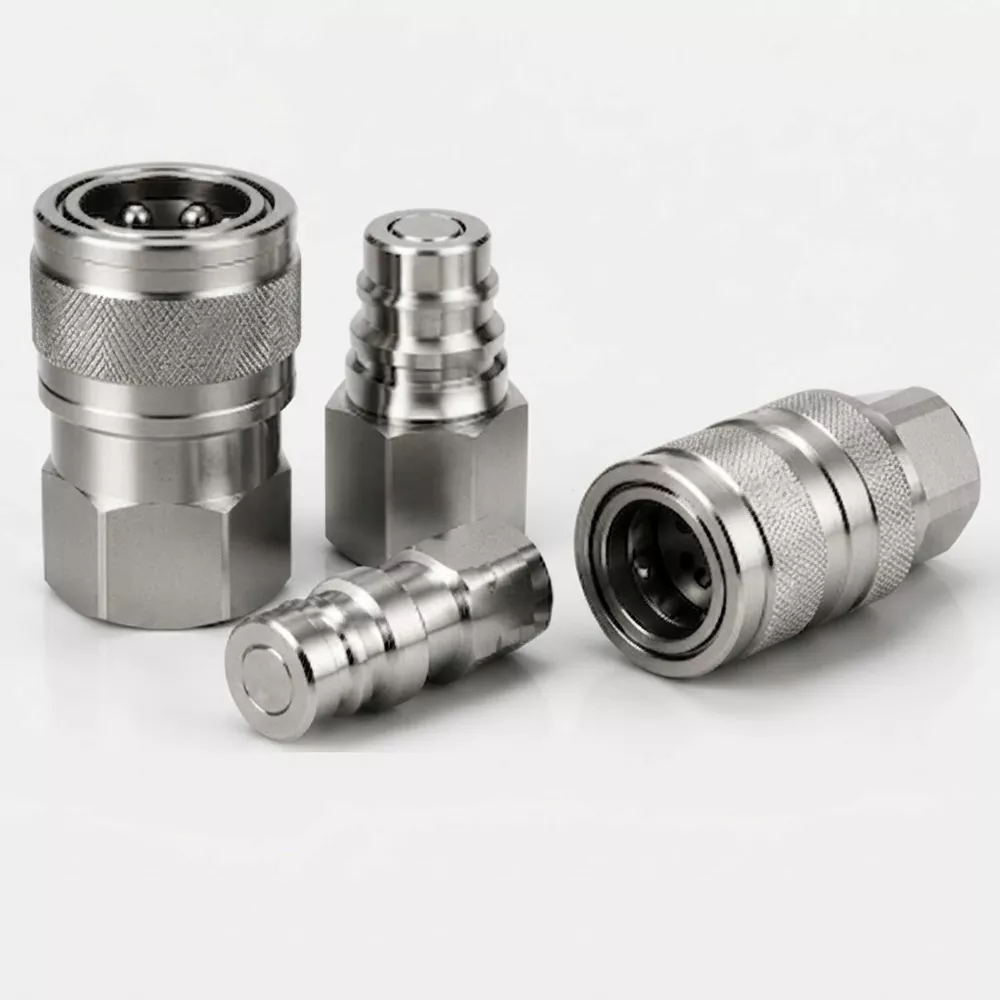

Nestevoimajärjestelmissä aPikaliitoson mekaaninen laite, joka mahdollistaa nopean ja turvallisen nestelinjojen liittämisen ja irrottamisen ilman työkaluja tai monimutkaisia ​​toimenpiteitä. Nämä komponentit ovat kriittisiä hydraulisissa, pneumaattisissa ja jäähdytyssovelluksissa, joissa tehokkuus, turvallisuus ja minimaalinen nestehävikki ovat etusijalla. Olemme JIDONGDAlla vuosikymmeniä hioneet pikaliittimien suunnittelua ja valmistusta vastaamaan globaalien teollisuudenalojen vaativiin vaatimuksiin. Valikoimamme kattaa laajan valikoiman kokoonpanoja, materiaaleja ja paineluokituksia, mikä mahdollistaa saumattoman integroinnin maatalouskoneisiin, rakennuslaitteisiin, teollisuusautomaatiolinjoihin ja autojen huoltotyökaluihin.

Yleiset sovellukset ja teollisuuskäyttö

• Maatalous:Traktorin hydrauliikan kauko-ohjainten pikaliittimet mahdollistavat nopeat työkoneiden vaihdot. JIDONGDA:n ISO 5675 Pioneer-tyyppisiä liittimiä käytetään laajalti kuormaimeissa ja paalaimissa, ja ne on varustettu pölysuojuksilla ja suurivirtauslevyillä lämmön muodostumisen vähentämiseksi.
• Rakentaminen ja maansiirtotyöt:Kaivinkoneet, liukuohjatut ja pyöräkuormaajat luottavat tasapintaisiin pikaliittimiin voimalaitteissa, kuten vasaroissa ja kouraissa. JIDONGDA JD-FF -sarja kestää suuria impulssipaineita ja vastustaa lukituspallojen suolaamista.
• Teollisuuden koneet:Puristimet, ruiskuvalukoneet ja hydrauliset voimayksiköt käyttävät pikaliittimiä mittariliitäntöihin, sylinteriportteihin ja modulaarisiin työkaluihin. Kompakti JD-A-CS-sarja on suositeltava sen push-to-connect holkkirakenteensa vuoksi.
• Autohuolto:Työpajoissa paineilmatyökaluissa käytetään kevyitä messingisiä pikaliittimiä. JIDONGDA:n JD-PN-sarja tarjoaa yhden käden käytön ja suuren ilmavirran iskuavaimeille ja ruiskupistooleille.
• Rautatie ja meri:Ruostumattomasta teräksestä valmistettuja FKM-tiivisteitä käytetään jarrujärjestelmissä ja luukkujen hydrauliikassa. Nämä kytkimet käyvät läpi tyyppihyväksyntätestauksen DNV- tai ABS-standardien mukaisesti.

Laadunvalvonta- ja testausmenettelyt JIDONGDA:ssa

Jokainen JIDONGDA:n valmistama pikaliitoserä käy läpi kattavan laadunvarmistuksen. Raaka-aineet tarkastetaan spektrometrillä kemiallisen koostumuksen tarkistamiseksi. Koneistuksen jälkeen kriittiset mitat mitataan CMM:llä (koordinaattimittauskoneet) ja optisilla vertailijoilla. Toiminnallinen testaus sisältää seuraavat vaiheet:

• Todistuspainekoe 1,5-kertaisella nimelliskäyttöpaineella 3 minuutin ajan, ilman ulkoista vuotoa.
• Murtumispaineen näytteenottotesti, jossa kytkimien on ylitettävä 4 kertaa nimelliskäyttöpaine ilman murtumista.
• Pneumaattisten kytkimien tyhjiövuototesti, jossa painehäviön on oltava alle 0,01 bar 30 sekunnin aikana.
• Liitosvoiman ja irrotusvoiman mittaus, joka varmistaa jatkuvan käyttäjän ponnistuksen ja ISO-rajojen noudattamisen.
• Suolasumutesti (ASTM B117) pinnoitetuille komponenteille, kohde ≥ 720 tuntia punaiseen ruosteeseen.

JIDONGDA ylläpitää talon sisäistä testilaboratoriota, joka on varustettu moniasemaisilla kestävyyslaitteilla, jotka kierrättävät kytkentöjä jatkuvasti kuukausien ajan. Nämä tiedot parantavat pintakäsittelyä ja lämpökäsittelyä, mikä johtaa tuotteisiin, jotka johtavat OEM-valmistajat ovat ottaneet käyttöön maailmanlaajuisesti.

FAQ

Mitä eroa on ISO 7241-1 A- ja ISO 7241-1 B -pikakytkimillä?

Ensisijainen ero on venttiilimekanismissa ja mitoissa. ISO 7241-1 A (kutsutaan myös "poppet"-tyypiksi) käyttää venttiiliä molemmissa puolisoissa ja on yleinen maataloudessa ja yleisissä hydraulisovelluksissa. Standardissa ISO 7241-1 B (kutsutaan usein "pallotyyppiksi") on palloventtiilirakenne ja se voidaan vaihtaa Parker 60 -sarjan ja vastaavien teollisuusliittimien kanssa. Vaikka molemmissa standardeissa on samat ulkohalkaisijan kierteet useissa koossa, sisäinen tiivistysgeometria ei ole vaihdettavissa. Yritetään yhdistää A-puolikas B-puolikkaaseen johtaa yhteensopimattomaan virtaukseen ja mahdolliseen vuotoon. JIDONGDA valmistaa molempia perheitä erillisillä runkomerkinnöillä välttääkseen sekaannuksia paikan päällä.

Voidaanko JIDONGDA-pikaliittimiä käyttää veden tai aggressiivisten kemikaalien kanssa?

Kyllä, mutta materiaalin ja tiivisteen valinnan on oltava asianmukainen. Vesiohenteisille nesteille hiiliteräsliittimien käyttö voi aiheuttaa korroosion riskiä jopa sinkitystä käytettäessä. JIDONGDA suosittelee ruostumattomasta teräksestä (SS316) valmistettuja runkoja yhdistettynä EPDM-tiivisteisiin deionisoituun veteen tai jäähdytyspiireihin. Aggressiivisille kemikaaleille, kuten tietyille fosfaattiestereille tai jarrunesteille, FKM-tiivisteet ovat suositeltavia, ja kastunut metallipinta saattaa vaatia sähkötöntä nikkelöintiä. Suunnittelutiimimme voi tarkistaa tietyn nesteen yhteensopivuustaulukon ja ehdottaa optimaalista kokoonpanoa. Tarjoamme myös PTFE-varmistusrenkailla varustettuja liittimiä äärimmäiseen kemikaalien kestävyyteen.

Kuinka estän paineen juuttumisen irrotettaessa?

Loukkuun jäänyt paine voi tehdä uudelleenliittämisestä vaikeaa tai vaarallista. JIDONGDA käsittelee tätä kahdella tavalla. Ensinnäkin vakiotasoisissa liittimissämme (JD-FF-sarja) on alipaineliitäntä, joka mahdollistaa uroskärjen työntämisen sisään myös silloin, kun naarasvartalo on paineistettu, tiettyyn rajaan asti (tyypillisesti 40 baaria urospuoleisella puolella). Toiseksi tarjoamme erikoistuneita ruuviliittimiä korkeapaineen purkamiseen. Vaihtoehtoisesti voidaan käyttää paineenalennustyökalua tai kytkintä, jossa on sisäänrakennettu ilmausventtiili. Noudata aina turvallisia hydraulimenettelyjä ja käytä suojavarusteita, kun käsittelet paineistettuja linjoja.

Mitä huoltoa pikaliittimet vaativat pitkän käyttöiän varmistamiseksi?

Säännöllinen huolto on vähäistä, mutta tärkeää. Tarkasta kytkin ulkoisten vaurioiden, korroosion tai lukituskuulojen ja -urien kulumisen varalta jokaisen 500 käyttötunnin jälkeen. Puhdista vastapinnat ja pölysuojukset ennen liittämistä kontaminoitumisen estämiseksi. Voitele O-renkaat yhteensopivalla rasvalla säännöllisesti, jos kytkin pysyy irti pitkään. Likaisissa ympäristöissä suojakorkit tulee asentaa molemmille puolille, kun niitä ei käytetä. JIDONGDA toimittaa vaihtotiivistesarjat ja pölytulpat, ja suosittelemme tiivisteiden vaihtamista noin 100 000 jakson jälkeen tai aina, kun havaitaan vuotoa normaalipaineessa.

Tarjoaako JIDONGDA epätyypillisiä kierrekokoonpanoja tai mukautettuja pikaliittimiä?

Täysin. Varastossamme on laaja valikoima vakiolankoja (BSPP, NPT, SAE, metrinen), mutta mukautetut langat ja runkokoot ovat osa päivittäistä liiketoimintaamme. Voimme työstää erikoiskierteitä, kuten JIC 37° laippaa tai pintatiivisteen O-renkaan ulkonemaa, ja voimme muuttaa kokonaispituutta tai kuusiokokoonpanoa. Suurille OEM-asiakkaille JIDONGDA voi suunnitella erillisen kytkentäkokoonpanon, jossa on tietyt virtausominaisuudet, integroidut takaiskuventtiilit tai värikoodatut holkit. Vähimmäistilausmäärät ovat voimassa, ja insinööritiimimme työskentelee kanssasi prototyypistä täyteen tuotantoon käyttämällä 3D-malleja ja FEA-analyysiä suunnittelun validoimiseksi ennen koneistusta.

Kuinka tunnistan laitteelleni oikean vaihtopikaliittimen?

Tunnistamiseen kuuluu useiden parametrien tarkistaminen. Mittaa ensin langan koko ja nousu kierremittarilla. Toiseksi, määritä paritusnenän profiili – vertaa sitä ISO-standardin mukaisiin siluetteihin A-, B-, litteä- tai Pioneer-tyypeille. Kolmanneksi huomioi lukitusmenetelmä: pallolukko, tappilukko tai kierrekaulus. Harkitse lopuksi levityspainetta ja nestettä. Jos voit toimittaa alkuperäisen osanumeron tai valokuvan mitoilla, JIDONGDA:n tekninen tukitiimi voi viitata siihen sarjaamme. Ylläpidämme kattavaa vaihtotietokantaa, joka kattaa suositut tuotemerkit, mikä mahdollistaa nopean ja tarkan vaihdon.
