Kuinka halkaisijaltaan suuri ja kestävä laipallinen kumiletku voi parantaa luotettavuutta vaativissa teollisissa sovelluksissa

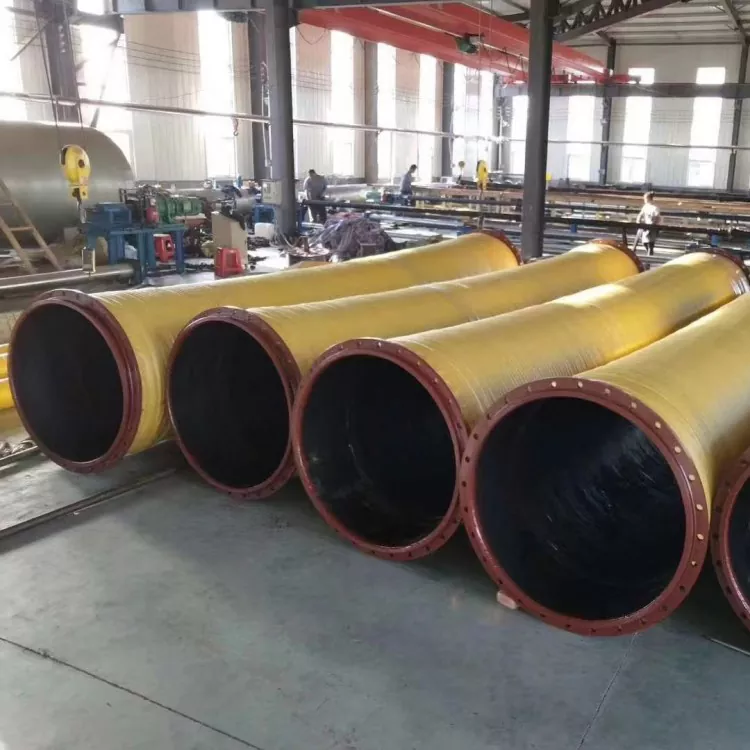

JIDONGDAtarjoaaSuuri halkaisija ja raskas laipallinen kumiletkuvaativiin teollisiin kuljetussovelluksiin, mukaan lukien kaivostoiminta, hiekan ja soran käsittely, rikastushiekan kuljetus ja raskaat kalustojärjestelmät. Vahvistetun rakenteen, kulutusta kestävien kumivaihtoehtojen ja konfiguroitavien laippaliitäntöjen ansiosta se auttaa insinöörejä rakentamaan nesteen ja lietteen siirtojärjestelmiä, jotka sopivat haastaviin käyttöolosuhteisiin.

Suurireikäisen letkun täytyy tehdä muutakin kuin siirtää materiaalia pisteestä toiseen. Raskaassa käytössä hankaavat hiukkaset, vaihteleva paine, tärinä ja mekaaniset kuormat voivat nopeuttaa kulumista ja lisätä huoltotarvetta. Oikean valintaSuuri halkaisija ja raskas laipallinen kumiletkuedellyttää kuljetettavan väliaineen, sisähalkaisijan, vahvistusrakenteen, työpaineen, tyhjiövaatimusten, lämpötilan ja laipan mittojen arvioimista yhdessä. Tässä oppaassa kerrotaan, miten nämä letkut toimivat, missä niitä käytetään, kuinka valitaan sopivat tekniset tiedot ja mitkä huoltokäytännöt auttavat tukemaan luotettavaa toimintaa. Siinä esitetään myös tekniset tiedot, jotka ostajien tulee vahvistaa valmistajalta ennen tilauksen tekemistä.

Sisällysluettelo

1. Miksi raskaaseen käyttöön tarkoitetut teollisuusjärjestelmät tarvitsevat erityisiä kumiletkuja?
2. Kuinka raskaaseen käyttöön tarkoitettu laipallinen kumiletku rakennetaan?
3. Mitkä ovat halkaisijaltaan suuren laipallisen letkun tärkeimmät edut?
4. Millä teollisuudenaloilla käytetään järeitä laipallisia kumiletkuja?
5. Kuinka valitset oikeat letkun tekniset tiedot?
6. Miten avainvalintatekijät verrataan keskenään?
7. Kuinka asennus ja huolto voivat pidentää käyttöikää?
8. Usein kysytyt kysymykset
9. Kuinka voit löytää sopivan letkuratkaisun?

Miksi raskaaseen käyttöön tarkoitetut teollisuusjärjestelmät tarvitsevat erityisiä kumiletkuja?

Teolliset kuljetusjärjestelmät toimivat usein olosuhteissa, jotka paljastavat nopeasti tavallisten letkujen rajoitukset. Kun putkilinja kuljettaa mineraalilietettä, hiekkaa, soraa tai rikastushiukkasia, kiinteät hiukkaset koskettavat toistuvasti sisäseinää. Ajan myötä tämä hankaus voi pienentää seinämän paksuutta, heikentää letkun rakennetta ja lisätä vuotoriskiä.

Muita haasteita ovat paineenvaihtelut, laitteiden tärinä, rajoitettu asennustila ja liitettyjen komponenttien välinen liike. Imusovelluksissa alipaine ottaa käyttöön toisen tärkeän näkökohdan: letkulla on oltava asianmukainen rakenne, jotta se kestää putoamisen määritellyissä tyhjiöolosuhteissa.

A Suuri halkaisija ja raskas laipallinen kumiletkuvastaa näihin haasteisiin sovelluskohtaisen materiaalin valinnan, vahvistuksen ja päätyliitosten avulla. Sen suuri reikä mahdollistaa suurien materiaalimäärien siirrot, kun taas laippajärjestely tarjoaa määritellyn rajapinnan yhteensopivien putkien ja laitteiden kanssa.

Raskaaseen käyttöön tarkoitettu merkintä ei kuitenkaan automaattisesti tarkoita, että jokainen letku kestää kaiken paineen, lämpötilan tai hankaavan väliaineen. Oikea suunnittelu on välttämätöntä turvallisen ja luotettavan toiminnan kannalta.

Kuinka raskaaseen käyttöön tarkoitettu laipallinen kumiletku rakennetaan?

Letkun suorituskyky riippuu useiden rakenneosien vuorovaikutuksesta. Jokainen kerros suorittaa eri toiminnon, ja lopullisen konfiguraation tulee kuvastaa todellista toimintaympäristöä.

1. Sisäinen kumikerros

Sisäputki koskettaa suoraan kuljetettavaa väliainetta. Hankaavien materiaalien, kuten hiekan, mineraalilietteen ja rikastushiekan, kumiseos tulee valita hiukkaskoon, pitoisuuden, virtausominaisuuksien ja odotetun kulumisen vakavuuden mukaan.

Myös materiaalien yhteensopivuudella on väliä. Veteen sopiva seos ei välttämättä sovellu öljylle, aggressiivisille kemikaaleille tai korkean lämpötilan käyttöön. Ostajien tulee vahvistaa suositeltu vuorausmateriaali valmistajalta sen sijaan, että oletetaan, että yksi kumikoostumus sopii jokaiseen käyttötarkoitukseen.

2. Vahvistuskerros

Vahvike tarjoaa rakenteellisen lujuuden, joka tarvitaan kestämään määritellyt käyttöolosuhteet. Sovelluksesta riippuen rakenne voi sisältää useita kerroksia johtokangasta tai muita vahvistusmateriaaleja.

Jos kyseessä on imu tai alipaine, voidaan tarvita kierreteräslankaa tai muuta sopivaa tukirakennetta. Vahvikesuunnittelun tulee olla sovitettu käyttöpaineeseen, tyhjiöpaineeseen, letkun pituuteen, taivutusolosuhteisiin ja mekaanisiin kuormiuksiin.

3. Ulkokuminen suojus

Ulkokuori auttaa suojaamaan vahvistusta ympäristöaltistukselta, pinnan hankaukselta ja mekaanisilta vaurioilta. Sen koostumuksen tulee heijastaa asennusolosuhteita, mukaan lukien kosketus ympäröiviin laitteisiin, altistuminen säälle ja mahdollinen kosketus öljyjen tai muiden aineiden kanssa.

4. Laippaliitännät

Laipat muodostavat mekaanisen yhteyden letkun ja viereisen putkiston tai laitteen välille. Niiden mittojen, materiaalien, pultinreikien järjestelyjen ja tiivistyspintojen on vastattava liitoskohtaa.

Projektin vaatimuksista riippuen laippakokoonpanot voidaan määrittää GB-, DIN-, ANSI-, JIS-, ASME- tai asiakkaan piirustusten mukaan teknisen vahvistuksen mukaan. Oikea kohdistus ja yhteensopivat tiivistekomponentit ovat välttämättömiä vuotojen vähentämiseksi ja liitoksen tarpeettoman rasituksen välttämiseksi.

Mitkä ovat halkaisijaltaan suuren laipallisen letkun tärkeimmät edut?

Oikein määriteltynä raskaaseen käyttöön tarkoitettu kumiletku voi tarjota useita käytännön etuja teollisiin kuljetusjärjestelmiin.

• Suuren volyymin kuljetus:Suuri sisähalkaisija tukee huomattavien määrien nestettä tai sopivia kiinteä-neste-seoksia liikkumista.
• Sovelluskohtainen kulutuskestävyys:Oikein valittu sisäkumiseos auttaa hallitsemaan hankaavien hiukkasten aiheuttamaa kulumista.
• Vahvistettu rakenne:Sopiva raudoitusrakenne tukee vaadittuja paineita ja mekaanisia käyttöolosuhteita.
• Joustava putkiliitäntä:Kumirakenne kestää tiettyjä asennusliikkeitä ja tärinää, kun letku on oikein suunniteltu ja asennettu.
• Konfiguroitavat laippaliitännät:Liitäntämitat ja laippajärjestelyt voidaan määrittää yhteensopivien laitteiden mukaan.
• Projektikohtainen räätälöinti:Halkaisija, pituus, painevaatimukset, materiaalit ja liitostiedot voidaan tarkastella yksittäisten projektitarpeiden mukaan.

Nämä edut riippuvat asianmukaisesta suunnittelusta, valmistuksen laadusta ja asennuksesta. Väärän kokoinen tai sen nimellisolosuhteiden ulkopuolella käytetty letku voi vaurioitua ennenaikaisesti, vaikka sen yleinen rakenne on tarkoitettu raskaaseen käyttöön.

Millä teollisuudenaloilla käytetään järeitä laipallisia kumiletkuja?

Suuren reiän, vahvistetun rakenteen ja konfiguroitavien liitosten yhdistelmä tekee tästä letkukategoriasta hyödyllisen useilla teollisuuden aloilla.

Kaivostoiminta ja mineraalien käsittely

Kaivostoiminnassa voidaan käyttää suurireikäisiä letkuja mineraalilietteen, malmilietteen ja muiden hankaavien seosten siirtämiseen. Vuorauksen valinta vaatii huomiota hiukkasten ominaisuuksiin, pitoisuuteen, virtausnopeuteen ja kulumisen vakavuuteen.

Hiekan, soran ja rikastusjätteen käsittely

Hiekka- ja soratyöt siirtävät usein kovia hiukkasia sisältäviä seoksia, jotka voivat aiheuttaa huomattavaa sisäistä hankausta. Oikein valittu letku voi tarjota joustavan liitoksen yhteensopivien kuljetuslaitteiden ja putkiosien välille.

Satamat ja ruoppausprojektit

Sataman rakentaminen ja ruoppaustyöt voivat vaatia suuria määriä vettä, sedimenttiä ja sopivia lieteseoksia. Asennuksesta riippuen letkun imuolosuhteet, liike, paineenvaihtelut ja ympäristöaltistus on arvioitava.

Teräs ja raskas valmistus

Terästehtaat ja muut raskaan teollisuuden laitokset voivat käyttää kumiletkuja valituissa teollisuusvesi-, liete- ja materiaalinkäsittelyjärjestelmissä. Välineiden yhteensopivuus, lämpötilarajat ja käyttöpaine on tarkastettava jokaisen huollon yhteydessä.

Suuret pumput ja tekniset laitteet

Suuret pumppuyksiköt ja tekniset järjestelmät voivat hyötyä joustavista letkuliitännöistä, kun laitteiden liike tai tärinä on otettava huomioon. Letku tulee asentaa sen sallitulle taivutussäteelle, eikä sitä saa käyttää kompensoimaan väärin kohdistettua tai tukematonta putkistoa.

Kuinka valitset oikeat letkun tekniset tiedot?

Letkun valitseminen pelkän halkaisijan tai ostohinnan perusteella voi aiheuttaa yhteensopivuusongelmia ja tarpeettomia vaihtokustannuksia. Järjestelmällinen arviointi auttaa ostajia tunnistamaan sopivan kokoonpanon ennen tuotannon aloittamista.

Vaihe 1: Tunnista kuljetettava väline

Kuvaa materiaali yksityiskohtaisesti. Ilmoita lietteen kiinteä koostumus, hiukkaskoko, pitoisuus ja kaikki epätavalliset virtausominaisuudet. Määritä nesteiden kemiallinen koostumus ja lämpötila. Nämä tiedot auttavat määrittämään, onko ehdotettu sisäkumi sopiva.

Vaihe 2: Vahvista käyttöpaine ja tyhjiö

Määritä normaali ja suurin käyttöpaine, paineenvaihtelut ja toimiiko järjestelmä imulla. Varmista alipainehuoltoa varten vaaditut alipaineet ja käyttöolosuhteet. Käyttöpaine ja tyhjiönkestävyys ovat erillisiä suunnittelunäkökohtia, ja ne tulee tarkistaa itsenäisesti.

Vaihe 3: Määritä halkaisija ja pituus

Tarkista tarvittava sisähalkaisija, kokonaispituus, liitäntäjärjestely ja asennustila. Suunnittelussa tulee ottaa huomioon virtausvaatimukset, laitteiden liitännät ja sallitut taivutusolosuhteet.

Vaihe 4: Yhdistä laippastandardi

Toimita vaadittu laippastandardi tai täydellinen tekninen piirustus. Tarkista laipan ulkohalkaisija, paksuus, pultinreiän määrä, pultinreiän halkaisija, pulttiympyrän mitat ja tiivistepinta. Pelkkä nimellishalkaisija ei riitä takaamaan yhteensopivuutta.

Vaihe 5: Määritä tarkastusvaatimukset

Ennen tilaamista sovi tarkastuksen laajuus ja sovellettavat hyväksymiskriteerit. Projektista riippuen tämä voi sisältää mittatarkistuksia, laipan tarkastusta, ulkonäköä, kovuutta, kumin suorituskykyä, painetestausta tai alipainetestausta.

Testausmenetelmät, näytevaatimukset ja hyväksymisrajat tulee vahvistaa kirjallisesti. Älä oleta, että jokainen tarkastus sisältyy jokaiseen tilaukseen vakiona.

Miten avainvalintatekijät verrataan keskenään?

Seuraavassa taulukossa on yhteenveto tärkeimmistä teknisistä näkökohdista eri kuljetusympäristöissä. Nämä ovat valintaohjeita eikä taattuja tuotearvioita.

Räätälöityä suositusta varten toimita nämä tiedot valmistajalle sekä piirustukset, asennuskuvat tai olemassa olevat letkutiedot, jos ne ovat saatavilla.

Kuinka asennus ja huolto voivat pidentää käyttöikää?

Jopa hyvin suunniteltu letku vaatii oikean asennuksen ja rutiinitarkastuksen. Huolto on erityisen tärkeää sovelluksissa, joissa käytetään hankaavia aineita, paineenkiertoa ja raskaiden laitteiden tärinää.

Asennus parhaat käytännöt

• Varmista, että laipan mitat ja tiivistepinnat vastaavat liitettyä laitetta.
• Kohdista viereinen putkisto ennen laippapulttien kiristämistä.
• Käytä yhteensopivia tiivisteitä ja noudata määritettyä pulttien kiristysmenettelyä.
• Vältä letkun vääntämistä asennuksen aikana tai pakottamista mutkalle, joka on valmistajan sallimaa vähimmäissädettä tiukempi.
• Tarjoa sopiva tuki raskaita letkukokoonpanoja ja liitettyjä putkia varten.
• Pidä letku poissa terävistä reunoista, liiallisista ulkoisista kuormituksista ja vaurioittavista lämmönlähteistä.
• Varmista ennen käyttöönottoa, että koko kokoonpano sopii todelliseen paineeseen, lämpötilaan ja kuljetettavaan väliaineeseen.

Rutiinitarkastuksen tarkistuslista

• Tarkasta sisävuori, jos pääsy tai tarkastusmenetelmät sen sallivat.
• Tarkista ulkokannen halkeamia, viiltoja, paljaita vahvistuksia ja epänormaalia kulumista.
• Etsi pullistumia, muodonmuutoksia, vääntymiä tai merkkejä rakenteellisista vaurioista.
• Tarkista laippaliitännät vuotojen, löystyneiden kiinnikkeiden ja vaurioituneiden tiivistepintojen varalta.
• Kirjaa ylös käyttöpaine, lämpötila ja kaikki muutokset kuljetettavassa materiaalissa.
• Vaihda vaurioituneet kokoonpanot soveltuvien turvallisuusmenettelyjen ja valmistajan ohjeiden mukaisesti.

Tarkastustiheyden tulee heijastaa toiminnan vakavuutta, huoltohistoriaa ja vian seurauksia. Jos väliaine, paine, alipaineolosuhteet tai asennuksen järjestely muuttuvat, arvioi letkun erittely uudelleen sen sijaan, että olettaisi, että olemassa oleva kokoonpano pysyy sopivana.

Usein kysytyt kysymykset

1. Mihin suuren halkaisijan omaavaa, raskaaseen käyttöön tarkoitettua laipallista kumiletkua käytetään?

Se on suunniteltu vaativiin kuljetussovelluksiin, joissa voi olla suuria virtausmääriä, hankaavia aineita tai raskaita laitteita. Tyypillisiä käyttökohteita ovat kaivoslietteen, hiekan ja soran käsittely, rikastushiekan kuljetus, valitut satamatoiminnot ja teolliset kuljetusjärjestelmät.

2. Voidaanko tätä letkua käyttää rikastusjätteen kuljetukseen?

Kyllä, rikastushiekan kuljetukseen voidaan harkita sopivaa kokoonpanoa. Valmistajan tulee arvioida hiukkaskoko, kiintoainepitoisuus, virtausnopeus, paine, lämpötila ja odotettu kuluminen ennen sopivan letkun rakenteen ja vuorauksen vahvistamista.

3. Tarkoittaako raskas rakenne aina korkeampaa paineluokitusta?

Ei. Heavy-duty tarkoittaa yleensä vaativiin käyttöolosuhteisiin suunniteltua kokoonpanoa, mutta se ei automaattisesti määritä korkeampaa käyttöpainetta. Nimellispaine riippuu koko letkun rakenteesta ja sen määritellyistä käyttöolosuhteista.

4. Voidaanko laipan mittoja mukauttaa?

Laippakokoonpanot voidaan tarkastaa tunnustettujen standardien tai asiakkaan piirustusten perusteella teknisen vahvistuksen mukaan. Ostajien tulee toimittaa täydelliset liitosmitat, mukaan lukien pulttikuvio, laipan paksuus ja tiivistepinnan vaatimukset.

5. Voidaanko letkua käyttää imusovelluksissa?

Mahdollisesti edellyttäen, että valittu rakenne sopii erityisesti vaadittuun alipaineeseen. Tarvittava tyhjiöluokitus ja mahdolliset tukivahvikkeet tulee vahvistaa ennen käyttöä. Tyhjennysmitoitettua letkua ei pidä automaattisesti olettaa sopivaksi imuhuoltoon.

6. Mitä tietoja ostajien tulee antaa tarjousta pyytäessä?

Ilmoita vaadittu sisähalkaisija, letkun pituus, kuljetettava väliaine, työpaine, tarvittaessa tyhjiövaatimukset, lämpötila-alue, laipan standardi, asennusolosuhteet, tilausmäärä ja tarkastusvaatimukset. Piirustukset ja valokuvat voivat auttaa selventämään epätavallisia liitäntä- tai asennustarpeita.

Kuinka voit löytää sopivan letkuratkaisun?

Oikean valintaSuuri halkaisija ja raskas laipallinen kumiletkusisältää virtauskapasiteetin, kulutuskestävyyden, vahvistuksen, paine- ja tyhjiövaatimusten, laipan yhteensopivuuden ja huoltonäkökohtien tasapainottamisen. Huolellisesti määritelty letku voi auttaa vähentämään vältettävää kulumista, yksinkertaistamaan laiteliitäntöjä ja tukemaan luotettavampia teollisia kuljetustoimintoja.

JIDONGDA tarjoaa sovelluskohtaisia ​​letkukokoonpanoja ja mukautuksia projektin vaatimusten mukaan. Käsittelepä järjestelmäsi mineraalilietettä, hiekkaa, soraa, rikastushiekkainta tai muuta yhteensopivaa materiaalia, jaa tekniset tiedot ja käyttöolosuhteet suunnittelutiimille.Ota yhteyttätänään keskustellaksesi hakemuksestasi, pyytää räätälöity tarjous ja löytää sopiva letkukokoonpano laitteellesi ja projektisi tarpeisiin.
