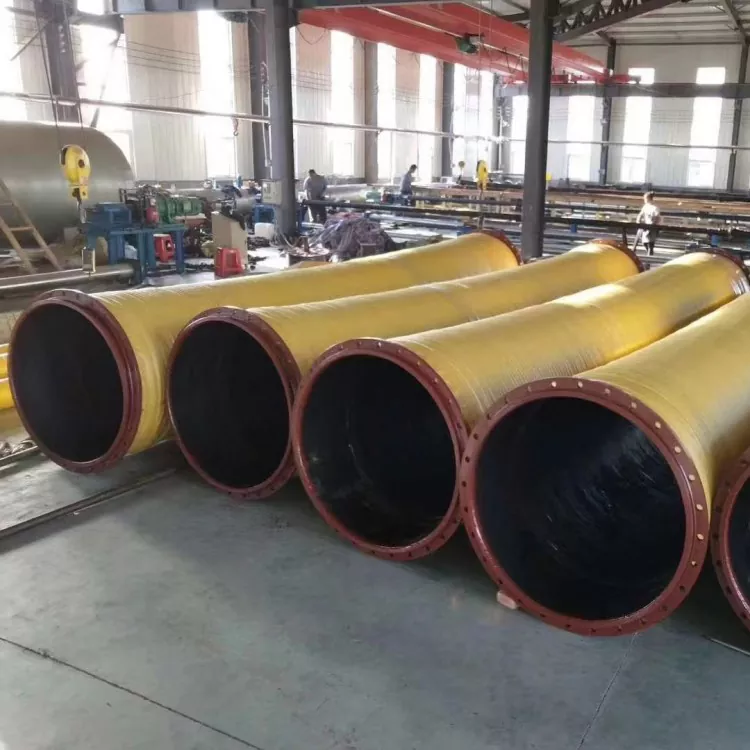

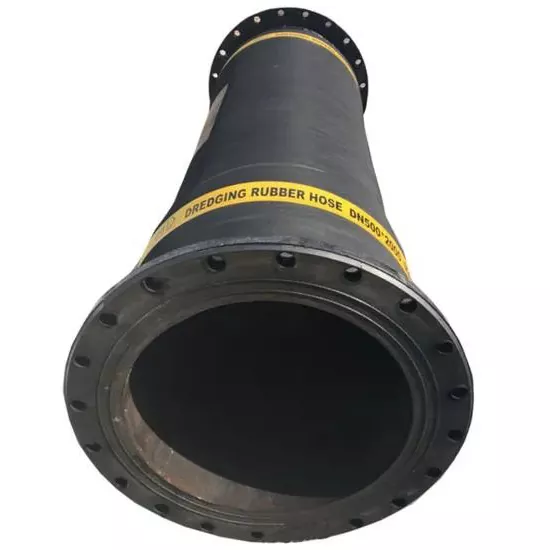

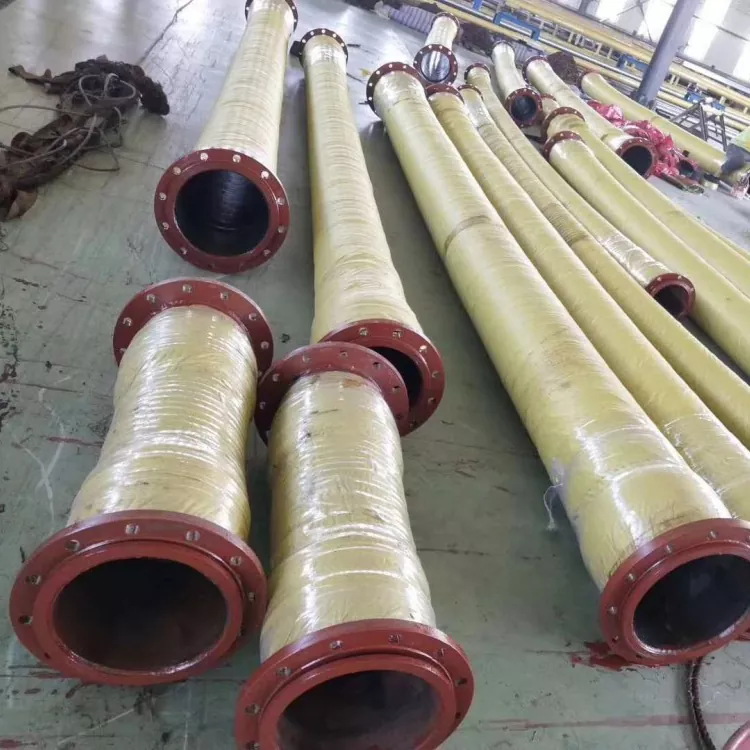

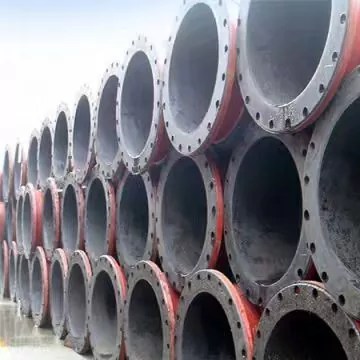

Suuri halkaisija ja raskas laipallinen kumiletku

JIDONGDA Large Diameter Heavy Duty laipallinen kumiletku on suunniteltu vaativampiin teknisiin ympäristöihin verrattuna tavallisiin kuljetusletkuihin.

Välineet, kuten mineraaliliete, hiekka, sora ja rikastusjätteet, voivat aiheuttaa jatkuvaa kulumista letkun sisäseinässä. Samaan aikaan suurten laitteiden käyttöön voi liittyä myös tärinää, paineenvaihteluja ja mekaanisia kuormituksia.

Siksi tämän tuotteen valinnassa ei pitäisi keskittyä yhteen parametriin, vaan siinä on otettava huomioon seuraavat asiat:

· Sisäisen kumin kulutuskestävyys

· Vahvistuskerros

· Ulkoinen kumisuoja

· Laippaliitäntä

· Todelliset käyttöolosuhteet

Heavy Duty -valintalogiikka

Raskaat letkut eivät tarkoita pelkästään seinämän paksuuden lisäämistä.

Se, mikä on vahvistettava, ovat keskikulutustaso, työpaine, tyhjiöpaine, pituus, taivutustila, asennusympäristö ja laipan jännitysolosuhteet.

Erittäin hankaavissa lietesovelluksissa väliaineen hiukkaskoko ja pitoisuus tulisi asettaa etusijalle.

Rakenne ja kulutusta kestävä muotoilu

Sisäinen kumikerros vastaa keskimääräisestä kosketuksesta ja kulutuskestävyydestä.

Useat kerrokset narukangasta/kangasvahviketta muodostavat päävahvikerakenteen.

Imuolosuhteiden mukaan voidaan lisätä spiraaliteräslankaa.

Ulompi kumikerros suojaa ympäristöä.

Laippa toimii päätyliitosrakenteena.

Hiukkasia, kuten hiekkaa, mineraalilietettä ja rikastushiukkasia sisältävät aineet pesevät ja kuluttavat jatkuvasti sisäseinää.

Sisäkumimateriaali ja -rakenne tulee valita todellisten kulumisolosuhteiden mukaan.

Nykyiset tiedot eivät määrittele yhtenäistä kulutusta kestävää kumisekoitusta, joten lopullinen tilaus tulee vahvistaa erityisten käyttöolosuhteiden mukaan.

Tekniset parametrit ja laadunvalvonta

Halkaisija, pituus, käyttöpaine, työtyhjiöpaine ja lämpötila on vahvistettava rakenteen mukaan.

Tilausvaatimusten mukaan tarkastuksia voidaan tehdä:

· Ulkonäkö

· Mitat

· Laippa

· Paine

· Tyhjiö / alipaine

· Kovuus

· Kumin suorituskyky

Erityisistä testausstandardeista tulee sopia etukäteen.

Sovellusteollisuus

Kaivostoiminta:
Mineraaliliete, rikastushiekka ja malmiliete.

Hiekka ja sora:
Hiekka, sora ja vesi-hiekka-seokset.

Portit:
Satamamateriaalit ja nesteiden kuljetus.

Teräs:
Teollinen vesi- ja lietteenkuljetus terästeollisuudessa.

Raskaat varusteet:
Suuret pumppuyksiköt, laitteet ja tekniset putkistot.

Laipan kokoonpano

Laipat voidaan vahvistaa seuraavasti:

· GB

· DIN

· ANSI

· JIS

· ASME

· Asiakkaiden piirustukset

Ostamisen yhteydessä tulee tarkistaa seuraavat laipan tiedot:

· Laipan ulkohalkaisija

· Pultin reikien lukumäärä

· Pultin reiän halkaisija

· Pultin reikien väli

· Paksuus

· Tiivistepinta

· Liitännän mitat

Tärkeimmät edut

01 | Raskas rakenne
Paineen, pituuden ja keskitason käyttöolosuhteiden mukaan voidaan konfiguroida monikerroksisia vahvistusrakenteita.

02 | Kulumista kestävä ratkaisu
Hankaaville aineille, kuten hiekka, mineraaliliete ja rikastushiekka, voidaan valita sopivat kulutusta kestävät sisäkumiratkaisut.

03 | Suuri halkaisija Kapasiteetti
Soveltuu suuriin kuljetusjärjestelmiin ja suurivirtausmateriaalien kuljetukseen.

04 | Laippaliitäntä
Erilaiset laippastandardit ja -materiaalit voidaan konfiguroida laiteliitäntöjen mukaan.

05 | Valinnainen imu- ja poistorakenne
Tyhjiöolosuhteiden mukaan voidaan konfiguroida kierreteräslankaa ja muita tukirakenteita.

06 | Projektin mukauttaminen
Tukee spesifikaatioiden, paineen, pituuden, laipan ja materiaalien räätälöimistä projektin vaatimusten mukaan.

Huolto keskittyy

Raskaissa käyttöolosuhteissa on laadittava säännölliset tarkastukset.

Huomiota tulee kiinnittää:

· Sisä- ja ulkokumin kulumaa

· Puhistuminen

· Halkeamat

· Laipan löystyminen

· Vuoto

Jos todellinen paine, tyhjiöpaine tai kuljetusväliaine muuttuu, tuotteen soveltuvuus on arvioitava uudelleen.

FAQ

Mihin tilanteisiin raskaan käytön letkuja suositellaan?

Kun kuljetusaineessa on voimakasta hankausta, laitteiston kuormitus on suuri tai projekti vaatii suurempaa rakenteellista luotettavuutta, voidaan harkita raskaan rakenteen käyttöä.

Voidaanko sitä käyttää rikastusjätteen kuljetukseen?

Kyllä. Kulutusta kestävä rakenne voidaan varmistaa rikastushiekan hiukkaskoon, pitoisuuden, paineen ja virtausnopeuden mukaan.

Ovatko raskaat letkut aina luokiteltu korkeammalle paineelle kuin tavalliset letkut?

Raskas käyttö ei välttämättä tarkoita korkeampaa paineluokitusta. Lopullinen käyttöpaine tulee määrittää tietyn rakenteen ja teknisten parametrien mukaan.

Voidaanko asiakkaiden piirustuksia tukea?

Kyllä. Laippa ja tuoterakenne voidaan varmistaa asiakkaan piirustusten mukaan.

Voidaanko sitä käyttää projektien joukkotilauksiin?

Kyllä. Tekniset tiedot, määrä, tarkastusvaatimukset ja toimitusaika voidaan määrittää yhdessä projektin teknisessä vahvistusvaiheessa.
