Kun suuret laitteet, pumppuyksiköt, putkistot tai liikkuvat järjestelmät vaativat luotettavaa nesteen siirtoa ja sallivat samalla tärinän ja liikkeen,Halkaisijaltaan suuri taipuisa laipallinen kumiletkualkaenJIDONGDAtarjoaa käytännöllisen liitäntäratkaisun. Suunniteltu joustavan kumiletkun rungon, vahvistusrakenteen ja laipallisten päiden ympärille, se voidaan konfiguroida vedelle, merivedelle, lietteelle, mineraalilietteelle, hiekalle, soralle, rikastushiekalle ja muille sopiville teollisille väliaineille.
Suurihalkaisijaiset putkistojärjestelmät kohtaavat usein haasteita, joihin jäykkä putkisto ei voi helposti vastata. Pumpun tärinä, laitteiden siirtyminen, asennuksen poikkeama ja toistuva kokoonpano voivat aiheuttaa lisärasitusta liitäntäpisteiden ympärille. Joustava kumiletku voi tarjota hallitun joustavan osan laitteiden ja putkistojen väliin säilyttäen samalla vaaditun kuljetuskapasiteetin.
JIDONGDA:n ratkaisu yhdistää kumiletkun rungon vahvikekerroksiin ja laippaliitäntöihin. Käyttöolosuhteista riippuen rakenne voi sisältää vahvistetun kankaan ja kierreteräslangan tuen sovelluksiin, joihin liittyy paine- tai tyhjiövaatimuksia. Laipan mitat voidaan myös sovittaa yleisten standardien tai asiakkaan piirustusten mukaan, jolloin letku sopii räätälöityihin teollisuusprojekteihin.
Sisällysluettelo
- Mikä on halkaisijaltaan suuri taipuisa laipallinen kumiletku?
- Miksi joustavuus on tärkeää suurissa putkistojärjestelmissä?
- Kuinka letku rakennetaan?
- Mitkä ovat tärkeimmät edut?
- Missä sitä käytetään yleisesti?
- Mitä teknisiä parametreja ostajien tulee ottaa huomioon?
- Kuinka ostajien tulisi valita oikea letku?
- Miten palveluelämää voidaan tukea?
- Usein kysytyt kysymykset
- Johtopäätös

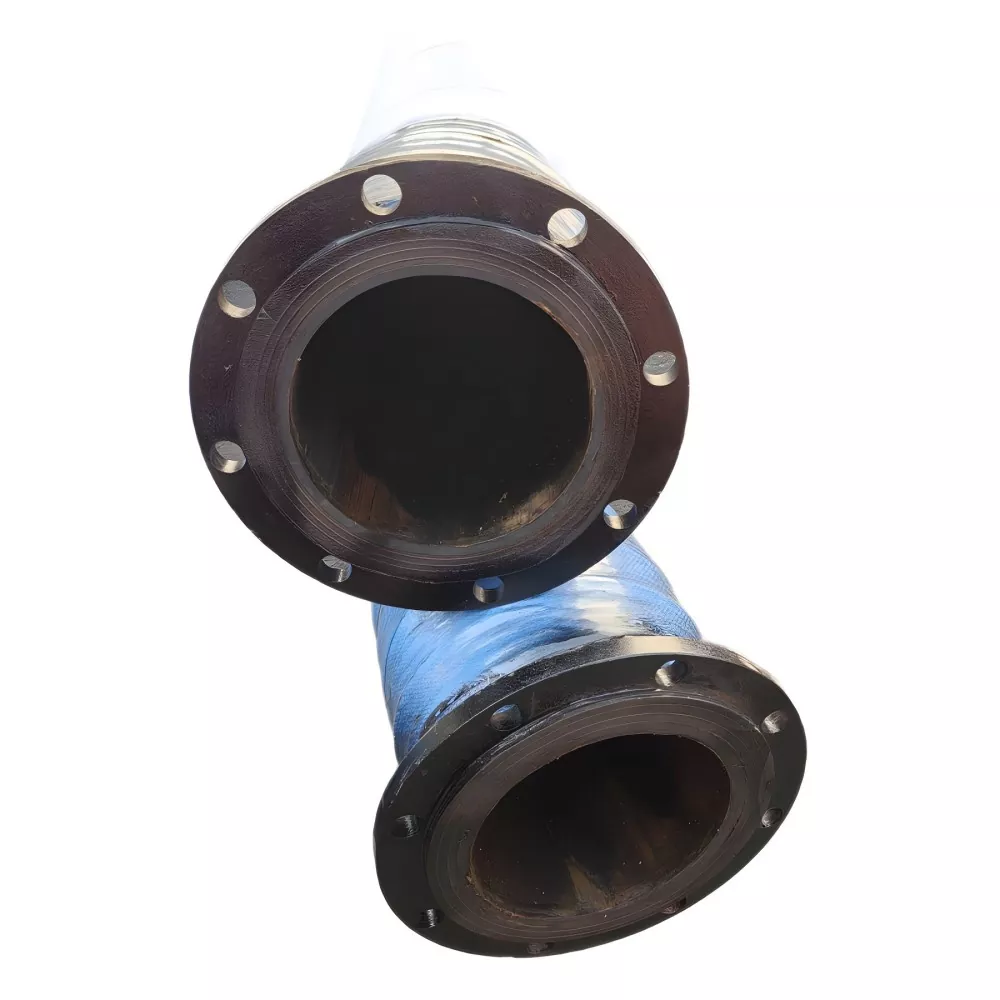

Mikä on halkaisijaltaan suuri taipuisa laipallinen kumiletku?
Suurihalkaisijainen taipuisa laipallinen kumiletku on teollisuusletkukokoonpano, joka on suunniteltu kuljettamaan nesteitä tai hiukkasia sisältäviä aineita samalla kun se toimii joustavana liitoksena laitteiden ja kiinteiden tai siirrettävien putkistojen välillä.
Toisin kuin täysin jäykkä liitos, kumiletkun runko kestää tiettyä taipumista ja siirtymää. Molempiin päihin asennetut laipat muodostavat pulttiliitoksen pumppuihin, venttiileihin, putkiin, astioihin tai muihin laitteisiin. Tämä yhdistelmä tekee letkusta erityisen hyödyllisen, kun kuljetuskapasiteetti ja liitoksen joustavuus ovat tärkeitä.
Projektista riippuen letku voidaan konfiguroida vedelle, merivedelle, lietteelle, mineraalilietteelle, hiekalle ja soralle, rikastushiekalle ja valituille teollisuusaineille. Hiomamateriaalien sisäinen kumiseos ja vahvistusrakenne tulee valita todellisen väliaineen ja käyttöolosuhteiden mukaan.
Miksi joustavuus on tärkeää suurissa putkistojärjestelmissä?
Suuret teollisuusputket eivät aina ole alttiina staattisille olosuhteille. Pumput synnyttävät tärinää, liikkuvat laitteet vaihtavat asentoa ja asennustoleranssit voivat aiheuttaa liitettyjen komponenttien välisiä pieniä kohdistusvirheitä. Jos nämä liikkeet siirretään suoraan jäykkään putkistoon, liitosten ja laiterajapintojen ympärille voi kehittyä lisäjännitystä.
Taipuisa kumiletku luo joustavan osan putkilinjaan. Sen kyky taipua ja mukautua tiettyyn siirtymään voi auttaa tekemään laiteliitännöistä paremmin mukautuvia todellisiin käyttöolosuhteisiin.
- Auttaa kestämään laitteiden tärinää.
- Mahdollistaa tietyn putkilinjan siirtymisen.
- Tarjoaa joustavuutta laiteliitäntöjen suhteen.
- Voi yksinkertaistaa liitäntöjä, kun asennustilaa on rajoitetusti.
- Tukee sovelluksia, jotka edellyttävät laitteiden poistoa tai toistuvaa asennusta.
- Voidaan konfiguroida erilaisille tietovälineille ja käyttöolosuhteille.
Todellinen sallittu taivutussäde, siirtymäalue, paineluokitus ja asennustapa on aina vahvistettava erityisiä letkun rakenne- ja projektivaatimuksia vastaan.
Kuinka letku rakennetaan?
Halkaisijaltaan suuren kumiletkun suorituskyky riippuu sen sisäisen kumikerroksen, vahvistuksen, ulomman kumikerroksen ja päätyliitosten vuorovaikutuksesta. Oikein valittu rakenne auttaa letkua kestämään huollon aikana odotettavissa olevia mekaanisia ja ympäristöolosuhteita.
Sisäinen kumikerros
Sisäinen kumikerros on suorassa kosketuksessa kuljetettavan väliaineen kanssa. Sen koostumus on siksi valittava kuljetettavan materiaalin ominaisuuksien mukaan, erityisesti kun järjestelmä käsittelee hankaavaa lietettä, mineraalihiukkasia, merivettä tai muita vaativia aineita.
Vahvistettu kangaskerros
Vahvistetut kangaskerrokset auttavat tukemaan letkun rakennetta ja kantamaan painekuormia. Vahvistuksen suunnittelun tulee vastata vaadittua halkaisijaa, painetta, pituutta ja käyttöolosuhteita.
Teräslangan spiraalivahvistus
Kun tarvitaan imu- tai alipainetukea, voidaan sisällyttää spiraalimainen teräslankavahvistusrakenne. Tämä kokoonpano tulee määrittää todellisten tyhjiöolosuhteiden mukaan, eikä pelkästään letkun halkaisijan perusteella.
Ulompi kumikerros
Ulompi kumikerros suojaa ympäristöltä ja edistää letkun kestävyyttä ulkoista ikääntymistä ja käyttöolosuhteita vastaan.
Laipalliset päät
Laipat tarjoavat käytännöllisen pulttiliitoksen letkun ja ympäröivän putkiston tai laitteen välille. JIDONGDA voi konfiguroida hiiliterästä, ruostumatonta terästä tai muita laippamateriaaleja sovelluksen, standardin tai asiakkaan piirustuksen mukaan.
Mitkä ovat tärkeimmät edut?
Sopivan joustavan letkun valitseminen voi ratkaista useita yleisiä haasteita halkaisijaltaan suurissa kuljetusjärjestelmissä. Pääasiallisia etuja ovat:
- Joustava liitäntämahdollisuus:Kumirunko mahdollistaa tietyn taivutuksen ja siirtymisen, joten se sopii tärinän tai liikkeen vaikutuksiin vaikuttaviin laitteiden liitäntöihin.
- Suuren virtauksen kuljetus:Suuri sisähalkaisija voi tukea suuria määriä materiaalin siirtoa, kun projektiolosuhteet vaativat suurempaa virtauskapasiteettia.
- Kätevä laippaintegrointi:Laipalliset päät voidaan sovittaa yleisten standardien mukaan tai räätälöidä teknisten piirustusten mukaan.
- Mukautuva vahvistus:Kangasvahvikkeet ja valinnaiset spiraaliteräslankarakenteet voidaan valita paine- ja tyhjiövaatimusten mukaan.
- Median sopeutumiskyky:Sopivat sisäkumiyhdisteet voidaan valita vedelle, lietteelle, mineraalilietteelle, hiekalle, soralle ja muille määritellyille väliaineille.
- OEM- ja ODM-joustavuus:Halkaisija, pituus, paine, tyhjiö, lämpötila, laipan kokoonpano, kumiyhdiste ja väri voidaan mukauttaa epästandardeihin sovelluksiin.
Missä sitä käytetään yleisesti?
Halkaisijaltaan suuren taipuisan laipallisen letkun käyttö ulottuu kaikille aloille, joilla vaaditaan suuria materiaalimääriä ja joustavia laiteliitäntöjä.
| Teollisuus | Tyypillinen sovellus | Keskeinen huomio |
|---|---|---|
| Kaivostoiminta | Mineraalilietteen ja rikastushiekan kuljetus | Hankaus, hiukkaskoko, pitoisuus, paine |
| Ruoppaus | Lietteen, lietteen ja hiekan siirto | Tyhjiö, hankaus, virtausnopeus, joustavuus |
| Portit | Suuren virtauksen nesteiden ja materiaalien kuljetus | Halkaisija, keskikokoinen yhteensopivuus, laippasovitus |
| Hiekka & Sora | Vesi-hiekka-seokset ja hiukkasten kuljetus | Kulutuskestävyys ja vahvistus |
| Rakennuskoneet | Joustavat pumppu- ja mobiililiitännät | Liike, taivutustila, paine |
| Teollinen kuljetus | Teollisuusvesi, liete ja sopivat väliaineet | Lämpötila, paine, kumiseos |
Hankkeissa, joihin liittyy erikoismateriaalia tai vaikeita käyttöolosuhteita, ostajien tulee toimittaa yksityiskohtaiset hakemustiedot ennen letkun rakentamisen viimeistelyä.
Mitä teknisiä parametreja ostajien tulee ottaa huomioon?
Letkua ei saa valita pelkästään nimellishalkaisijan mukaan. Täydellisissä eritelmissä on otettava huomioon sovelluksen mekaaniset, kemialliset, lämpö- ja liitäntävaatimukset.
| Parametri | Miksi sillä on merkitystä |
|---|---|
| Sisähalkaisija | Määrittää käytettävissä olevan virtauskanavan ja liitännän koon. |
| Pituus | Vaikuttaa asennusgeometriaan, liikkumavaraan ja taivutusolosuhteisiin. |
| Työpaine | Määrittää tarvittavan vahvistuksen ja letkun kokonaisrakenteen. |
| Toimiva tyhjiö | Tärkeä imusovelluksissa ja alipainetukirakenteiden valinnassa. |
| Käyttölämpötila | Määrittää, sopiiko valittu kumiseos väliaineeseen ja ympäristöön. |
| Kuljetusväline | Vaikuttaa kumiseoksen valintaan ja kulutuskestävyysvaatimuksiin. |
| Virtausnopeus | Auttaa määrittämään sopivan halkaisijan ja käyttökokoonpanon. |
| Laippa vakio | Varmistaa yhteensopivuuden liitäntälaitteiden tai putkiston kanssa. |
JIDONGDA:n tuotetiedot osoittavat, että laippaliitännät voidaan konfiguroida GB-, DIN-, ANSI-, JIS-, ASME- tai asiakkaan piirustusten mukaan. Lopulliset spesifikaatiot tulee vahvistaa todellisen projektin perusteella sen sijaan, että ne olisivat oletetut yleisen luettelokuvauksen perusteella.
Kuinka ostajien tulisi valita oikea letku?
Teollisuuden ostoryhmille täydellisten toimintatietojen antaminen tarjousvaiheessa voi tehostaa teknistä vahvistusta. Hyödyllisen teknisen tiedotteen tulee sisältää:
- Vaadittu sisähalkaisija.
- Letkun kokonaispituus.
- Normaali ja maksimi työpaine.
- Vaadittu tyhjiöpaine imuhuoltoa varten.
- Kuljetusvälineen tyyppi.
- Käyttö- ja ympäristön lämpötila.
- Vaadittu virtausnopeus.
- Vaadittu taivutus- tai siirtymäalue.
- Laipan standardi ja mitat.
- Vaadittu määrä ja toimituskohde.
Hiomasovellukset vaativat lisätietoja. Esimerkiksi mineraalilieteprojekteissa tulee tunnistaa hiukkaskoko ja pitoisuus, jotta sisäkumi- ja lujiterakenne voidaan arvioida asianmukaisesti.
Ostajat voivat myös tarkastella asiaan liittyviä ratkaisuja, kuten halkaisijaltaan suuria laipallisia kumiletkuja, suurihalkaisijaisia ruoppauskumiletkuja ja muita suurihalkaisijaisia kumiletkuratkaisuja vertaillessaan erilaisia putkistovaatimuksia.
Miten palveluelämää voidaan tukea?
Oikea asennus ja säännöllinen tarkastus ovat tärkeitä minkä tahansa teollisuuskumiletkun suorituskyvyn ylläpitämiseksi. Jopa oikein suunniteltu letku voi vaurioitua ennenaikaisesti, jos se asennetaan väärin tai sitä käytetään vahvistettujen rajojen ulkopuolella.
- Älä ylitä vahvistettua työpainetta, tyhjiöpainetta tai lämpötila-aluetta.
- Vältä letkun voimakasta venytystä, vääntämistä tai jyrkkää taivutusta asennuksen aikana.
- Tarkista, ettei kumipinnassa ole halkeamia, pullistumia, viiltoja ja epänormaalia kulumista.
- Tarkista laippaliitännät vuotojen ja löystymisen varalta.
- Tarkkaile hankaavien materiaalien kanssa käytettyjä letkuja epätavallisten kulumiskuvioiden varalta.
- Pysäytä käyttö ja arvioi työolosuhteet uudelleen, jos havaitset rakenteellisia vaurioita tai epänormaalia letkun romahtamista.
Asennuksen tulee myös varmistaa, että laippapinnat, pultinreiät, tiivistepinnat ja liitososat on kohdistettu oikein. Letkua ei saa pakottaa asentoon, joka aiheuttaa tarpeetonta mekaanista rasitusta.
Usein kysytyt kysymykset
Mitkä ovat halkaisijaltaan suuren joustavan laipallisen kumiletkun tärkeimmät edut?
Sen tärkeimmät edut ovat halkaisijaltaan suuren kuljetuskapasiteetin ja joustavan liitäntäkyvyn yhdistelmä. Sitä voidaan käyttää, kun laitteiden tärinää, putkilinjan siirtymää, asennuksen poikkeamaa tai liikkuvien laitteiden liikettä on huomioitava.
Voiko JIDONGDA valmistaa laipan asiakkaan piirustusten mukaan?
Kyllä. Laippakokoonpanot voidaan vahvistaa sovellettavien standardien, mittojen, liitäntävaatimusten tai asiakkaan piirustusten mukaan. Laippamateriaali voidaan valita myös projektin vaatimusten mukaan.
Voidaanko tämän tyyppistä letkua käyttää mineraalilietteeseen?
Kyllä. Se voidaan konfiguroida mineraalilietesovelluksiin. Partikkelikoko, lietteen pitoisuus, virtausnopeus, paine, lämpötila ja kulumisolosuhteet tulee kuitenkin varmistaa, jotta voidaan arvioida sopiva sisäinen kumiyhdiste ja lujiterakenne.
Voidaanko letku räätälöidä epätyypillisiin sovelluksiin?
Kyllä. Räätälöinti voi kattaa halkaisijan, pituuden, paineen, tyhjiöpaineen, lämpötilan, laipan kokoonpanon, kumiyhdisteen ja värin. Asiakkaan piirustuksia, näytteitä tai yksityiskohtaisia teknisiä parametreja voidaan käyttää spesifikaatiovahvistuksen yhteydessä.
Mitä tietoja minun tulee antaa, kun pyydän tarjousta?
Hyödyllisimmät tiedot sisältävät sisähalkaisijan, pituuden, käyttöpaineen, tyhjiön vaatimuksen, kuljetusaineen, lämpötilan, virtausnopeuden, taivutus- tai siirtymävaatimukset, laipan standardin, laipan mitat, määrän ja määränpään.
Mikä on tyypillinen toimitusaika?
Vakiotuotteet voidaan yleensä järjestää noin 7-20 työpäivän sisällä, kun taas räätälöidyt tuotteet ja erikoiserittelyt tulee vahvistaa todellisten tilausvaatimusten mukaan.
Johtopäätös
Hyvin valittu halkaisijaltaan suuri taipuisa letku voi muodostaa tehokkaan yhteyden suurikapasiteettisten putkistojen ja laitteiden välille, kun kyseessä on liike, tärinä, asennuspoikkeama tai vaativa materiaali. Joustavan kumirakenteen, vahvistuskerrosten ja laippaliitosten yhdistelmä tekee tästä letkusta sopivan monenlaisiin kaivos-, ruoppaus-, satama-, rakennus-, hiekka- ja sora- ja teollisuuden kuljetussovelluksiin.
JIDONGDA tukee räätälöityjä kokoonpanoja, jotka perustuvat halkaisijaan, pituuteen, paineeseen, tyhjiöön, lämpötilaan, kuljetusaineeseen, laippavaatimuksiin ja kumisekoitukseen. Projekteissa, joissa standardiletkumääritykset eivät täysin vastaa asennusolosuhteita, täydellisten teknisten tietojen antaminen mahdollistaa letkun rakenteen ja liitäntäkonfiguraation arvioinnin tarkemmin. Jos olet hankkimassa luotettavaa ratkaisua vaativaan putkiliitäntään,ota meihin yhteyttäpiirustusten, käyttöparametrien tai projektivaatimusten kanssa keskustellaksesi sopivasta räätälöidystä letkuratkaisusta JIDONGDA:n kanssa.
