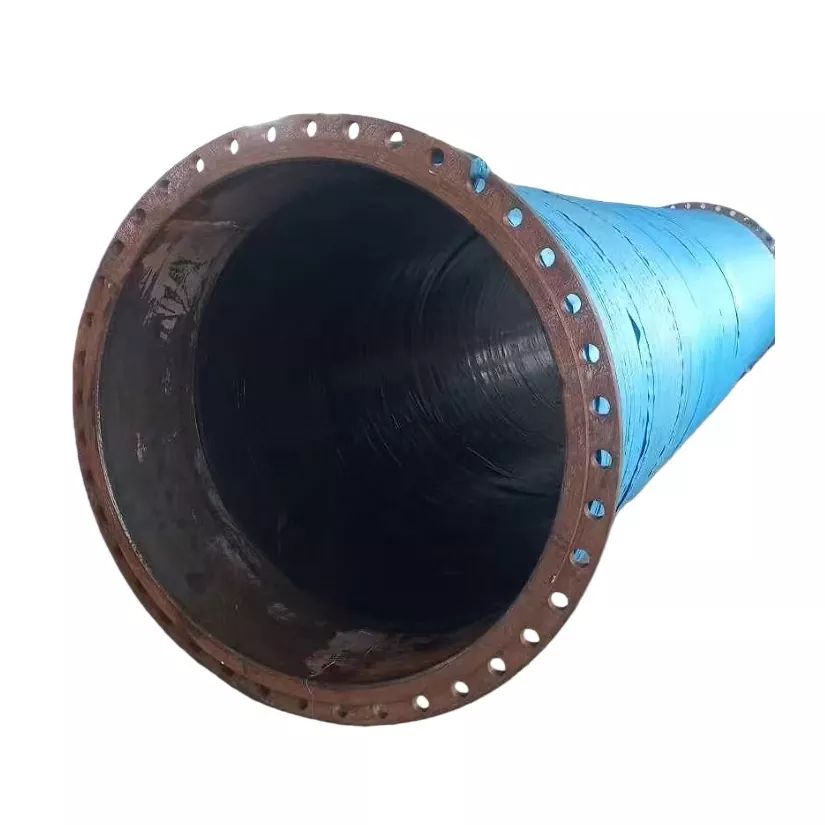

Kuinka lankavahvistettu halkaisijaltaan suuri laipallinen kumiletku voi parantaa raskaan materiaalin siirtotehokkuutta

JIDONGDAtarjoaaLankavahvistettu halkaisijaltaan suuri laipallinen kumiletkuvaativiin teollisiin imu- ja paineilmasovelluksiin, joissa rakenteellinen vakaus, luotettavat liitännät ja suuri materiaalin siirto ovat tärkeitä. Veden, lietteen, mudan, hiekan ja yhteensopivien mineraalimateriaalien kuljetukseen suunniteltu joustava letku yhdistää monikerroksisen kumirakenteen, spiraaliteräslangan vahvistuksen ja mukautettavat laippaliitännät kaivos-, ruoppaus- ja teollisuuspumppujärjestelmien käytännön haasteisiin.

Lankavahvistettu halkaisijaltaan suuri laipallinen kumiletku on suunniteltu säilyttämään muotonsa imutoimintojen aikana samalla kun se tukee purkaussovellusten painevaatimuksia. Sen spiraalimainen teräslankavahvistus auttaa vastustamaan sisäänpäin tapahtuvaa muodonmuutosta alipaineessa, kun taas kumikerrokset suojaavat letkua ja sopivat eri kuljetettaville väliaineille. Laipalliset päät yksinkertaistavat integrointia pumppuihin, ruoppauslaitteisiin ja kiinteisiin putkiin. Tämä opas selittää letkun rakenteen, toimintaperiaatteen, teolliset sovellukset, valintakriteerit ja huoltokäytännöt auttaakseen suunnittelutiimiä määrittämään käyttöolosuhteisiinsa sopivan ratkaisun.

Sisällysluettelo

1. Mikä on lankavahvistettu halkaisijaltaan suuri laipallinen kumiletku?
2. Kuinka sen vahvistettu rakenne toimii?
3. Mitkä ovat tärkeimmät suorituskyvyn edut?
4. Mitkä teollisuudenalat hyötyvät tästä letkusta?
5. Miten se on verrattuna muihin letkutyyppeihin?
6. Kuinka valitset oikean letkun?
7. Millä asennus- ja huoltokäytännöillä on merkitystä?
8. Usein kysytyt kysymykset
9. Johtopäätös ja tuotekysely

Mikä on lankavahvistettu halkaisijaltaan suuri laipallinen kumiletku?

Lankavahvistettu halkaisijaltaan suuri laipallinen kumiletku on joustava putkistokomponentti, joka on suunniteltu siirtämään merkittäviä määriä nesteitä ja yhteensopivia kiinteä-neste-seoksia. Se on erityisen hyödyllinen, kun tavanomaisia ​​jäykkiä putkia on vaikea asentaa, laitteet vaativat joustavia liitoksia tai putkilinjan on toimittava sekä imu- että poistoolosuhteissa.

Tärkeä ominaisuus on spiraalimainen teräslanka, joka on upotettu letkun seinämään. Toisin kuin kumiletku, joka luottaa vain elastomeerirunkoon ja tekstiilivahvistukseen, tämä rakenne lisää kehätukea auttamaan letkua kestämään ulkoista painetta alipainekäytön aikana.

JIDONGDA kehittää tämän letkun sovelluksiin, joihin kuuluu:

• Vedensiirto ja teollinen nesteiden käsittely.
• Lietteen, mudan, hiekan ja kivennäisaineiden kuljetus.
• Ruoppaus- ja sedimentinpoistojärjestelmät.
• Kaivostoiminta ja kiviaineksen käsittely.
• Joustavat liitännät pumppujen, laitteiden ja putkistojen välillä.

Ostajille, jotka arvioivat erilaisia ​​kokoonpanoja, JIDONGDA lankavahvisteisen letkun tuotesivu tarjoaa lähtökohdan tuotteen rakenteen ja räätälöintivaihtoehtojen tarkasteluun.

Kuinka sen vahvistettu rakenne toimii?

Halkaisijaltaan suuren teollisuusletkun suorituskyky riippuu sen kumiyhdisteiden, vahvistuskerrosten, teräslankarakenteen ja päätyliitosten koordinoidusta toiminnasta. Jokainen komponentti vastaa eri käyttötarpeisiin.

1. Sisäinen kumikerros

Sisäputki koskettaa suoraan kuljetettavaa materiaalia. Sen yhdiste tulee valita väliaineen kemiallisten ominaisuuksien, hiukkasten ominaisuuksien ja käyttölämpötilan mukaan. Hankaavassa lietteessa tai hiekassa sopivasti muotoiltu kulutusta kestävä kumiseos voi auttaa vähentämään sisäistä eroosiota ja ennenaikaista vikaa.

2. Erittäin lujat vahvistuskerrokset

Kangas tai muut määritellyt vahvistuskerrokset lisäävät rakenteellista lujuutta ja auttavat letkua kestämään sisäistä painetta purkamisen aikana. Their arrangement and specifications should correspond to the intended working pressure and service conditions.

3. Spiraaliteräslangan vahvistus

Upotettu teräslanka muodostaa tukikehyksen letkun kehän ympärille. Imun aikana ulkoinen ilmanpaine voi työntää riittämättömästi tuetun letkun sisäänpäin. Spiraalivahvistus auttaa säilyttämään sisäisen virtauskanavan ja vähentämään litistymisen tai romahtamisen riskiä.

4. Suojaava kumipäällyste

Ulkokerros auttaa suojaamaan letkua ulkoiselta hankaukselta, iskuilta, sääaltistumiselta ja mekaanisilta vaurioilta. Sopiva päällysteseos riippuu asennusympäristöstä ja odotetusta altistumisesta.

5. Laippaliitännät

Laipallisten päiden avulla letku voidaan liittää yhteensopiviin pumppuihin, ruoppauslaitteisiin ja kiinteisiin putkisto-osiin. JIDONGDA voi konfiguroida laippojen mitat ja liitäntäjärjestelyt sovellettavien standardien tai asiakkaan piirustusten mukaan, mikäli tekninen vahvistus edellyttää.

Mitkä ovat tärkeimmät suorituskyvyn edut?

Parempi vakaus alipaineessa

Tyhjiökestävyys on tärkein syy valita lankavahvistettu suurihalkaisijainen laipallinen kumiletku. Spiraaliteräslanka auttaa säilyttämään letkun poikkileikkauksen imemisen aikana ja tukee vakaampaa materiaalivirtausta. Todellinen tyhjiön suorituskyky riippuu lankavälistä, letkun halkaisijasta, vahvistuksen suunnittelusta, pituudesta, taivutusolosuhteista ja käyttöpaineesta.

Tuki imu- ja tyhjennysoperaatioille

Monet teolliset siirtojärjestelmät vaativat letkun käsittelemään alipainetta imemisen aikana ja ylipainetta poiston aikana. Oikein määritelty rakenne vastaa molempiin olosuhteisiin yhdistetyn vahvistusjärjestelmän avulla. Ostajien tulee tarkistaa kunkin toimintatavan nimellisrajat sen sijaan, että oletetaan, että soveltuvuus yhteen takaa soveltuvuuden toiseen.

Suuren volyymin materiaalin siirto

Suuri sisähalkaisija mahdollistaa suuria virtausnopeuksia, kun letku on oikean kokoinen pumppua ja järjestelmää varten. Oikea halkaisijavalinta auttaa tasapainottamaan virtausvaatimuksia, nopeutta, painehäviötä ja kuljetettavan materiaalin ominaisuuksia.

Joustava laitteiden integrointi

Kumirakenne mahdollistaa liikkeen ja auttaa yhdistämään laitteet, jotka eivät välttämättä ole täysin kohdakkain jäykän putkilinjan kanssa. Laippaliitännät tarjoavat myös käytännöllisen käyttöliittymän asennukseen, tarkastukseen ja vaihtoon, kun ne on suunniteltu liitäntälaitteisiin.

Projektikohtainen kokoonpano

Letkun halkaisija, pituus, kumiyhdiste, vahvikerakenne ja laipan kokoonpano voidaan tarkastella yhdessä. Tämän ansiosta letkukokoonpano voi heijastaa todellisia käyttöolosuhteita sen sijaan, että luottaisi yleiseen spesifikaatioon.

Mitkä teollisuudenalat hyötyvät tästä letkusta?

Kaivostoiminta ja mineraalien käsittely

Kaivostoiminnassa siirretään usein hankaavaa lietettä, rikastushiutaleita ja mineraalipitoisia seoksia käsittelylaitteiden ja määrättyjen varastointialueiden välillä. Sopivassa letkussa yhdistyy yhteensopiva sisäkumiseos vahvikkeen kanssa, joka on suunniteltu odotettavissa oleviin paine- ja tyhjiöolosuhteisiin.

Ruoppaus ja sedimentin poisto

Ruoppausjärjestelmät kuljettavat hiekkaa, lietettä, mutaa ja sedimenttiä imu- ja poistoputkien kautta. Taipuisilla laipallisilla letkuilla voidaan yhdistää pumppuja ja ruoppauslaitteita samalla kun ne mukautuvat asennukseen. Letku on valittava todellisen kiintoainepitoisuuden, hiukkaskoon, virtausolosuhteiden ja meri- tai makean veden ympäristön mukaan.

Hiekan ja soran käsittely

Kiviaineksen louhinta ja prosessointi voivat vaatia hiekkaan tai soraan sekoitetun veden siirtämistä. Kulutuskestävyys ja sopiva virtausnopeus ovat erityisen tärkeitä, koska karkeat hiukkaset voivat nopeuttaa kulumista letkun vuorauksessa, mutkissa ja liitoskohdissa.

Teollisuuden pumppausjärjestelmät

Suuret pumput saattavat vaatia joustavia imu- ja paineliitäntöjä laitteiden liikkeen mukautumiseksi, asennuksen yksinkertaistamiseksi tai tärinän eristämiseksi. Letkun paine- ja alipainearvojen on vastattava pumpun toiminta-aluetta, mukaan lukien käynnistys- ja sammutusolosuhteet.

Satamat ja meritekniikka

Satamatoiminnassa ja merenkulkuprojekteissa voidaan käyttää suurireikäisiä letkuja materiaalin siirtoon ja putkistojen liittämiseen. Näissä ympäristöissä ostajien tulee myös arvioida ulkoinen altistuminen, laippojen korroosiosuojaus, käsittelykuormat ja kaikki projektikohtaiset merivaatimukset.

Miten se on verrattuna muihin letkutyyppeihin?

Erilaiset letkurakenteet palvelevat eri tarkoituksia. Paras valinta riippuu virtaussuunnasta, paineolosuhteista, kuljetettavasta väliaineesta ja tarvittavasta liitäntäjärjestelystä.

Vertailu on pikemminkin yleinen kuin mallikohtaisten tietojen korvike. Rakennetiedot vaihtelevat eri valmistajien välillä, eikä minkään letkutyypin pitäisi olettaa toimivan muita paremmin kaikissa olosuhteissa.

Tutustu JIDONGDA:n suurihalkaisijaisiin ruoppauslaipallisiin kumiletkuihin ja suurihalkaisijaisiin imu- ja poistoletkuluokkiin, jos niitä on saatavilla.

Kuinka valitset oikean letkun?

Ennen kuin ostat lankavahvistetun suurihalkaisijaisen laipallisen kumiletkun, suunnittelu- ja hankintatiimien tulee määrittää todellinen käyttömäärä sen sijaan, että valitsisivat tuotteen nimellishalkaisijan perusteella.

1. Tunnista kuljetettu väline

Määritä, kuljettaako letku puhdasta vettä, jätevettä, mutaa, hiekkaa, mineraalilietettä tai muuta materiaalia. Sisällytä kemiallinen koostumus, hiukkaskoko, kiintoainepitoisuus ja lämpötila. Nämä yksityiskohdat ohjaavat sisäisen kumisekoituksen ja kulumissuojan valintaa.

2. Vahvista halkaisija- ja virtausvaatimukset

Määritä tarvittava sisähalkaisija tavoitevirtausnopeuden, sallitun painehäviön, pumpun ominaisuuksien ja materiaalin kuljetusvaatimusten perusteella. Yli- tai alimitoitettu letku voi aiheuttaa järjestelmän tehottomuutta tai toimintaongelmia.

3. Aseta paine- ja alipainerajat

Ilmoita normaali työpaine, suurin odotettu paine, imutyhjiö ja mahdolliset ohimenevät olosuhteet. Pyydä dokumentoidut luokitukset ehdotetulle kokoonpanolle. Käyttöpainetta ja alipainearvoa ei tule päätellä pelkästään ulkonäön tai lankavahvistuksen perusteella.

4. Määritä pituus ja reititys

Mittaa tarvittava asennuspituus ja tunnista mutkat, liikkeet ja liitoskohdat. Noudata valmistajan vähimmäistaivutussädettä ja vältä reititystä, joka aiheuttaa vääntymisen, vääntymisen, liiallisen jännityksen tai keskittyneen kuormituksen laippoihin.

5. Vastaa laippastandardia

Tarkista sovellettava laippastandardi, nimelliskoko, paineluokka, pultinreiän kuvio, päällystys, materiaali ja tiivistejärjestely. Mahdollisia standardeja ovat GB, DIN, ANSI, JIS ja ASME, mutta yhteensopivuus on tarkistettava tarkan liitäntälaitteiden ja projektin vaatimusten mukaan.

6. Arvioi palveluehdot

Ota huomioon ulkoinen altistuminen, kosteus, hankaus, isku, korroosio, käyttöjaksot ja odotettu huoltoon pääsy. Teknisesti yhteensopivalla letkulla, jossa on sopimaton ulkoinen suojaus tai väärä liitäntäjärjestely, voi silti olla lyhyt käyttöikä.

Tarjousta varten valmistele seuraavat tiedot:

• Vaadittu letkun sisähalkaisija ja kokonaispituus.
• Kuljetettava väliaine ja käyttölämpötila.
• Työpaine, maksimipaine ja imutyhjiö.
• Laippastandardit, mitat ja liitäntälaitteiden tiedot.
• Asennussuunnitelma, taivutusvaatimukset ja ympäristöaltistus.
• Määrä, toimitusvaatimukset ja sovellettavat tarkastusasiakirjat.

Millä asennus- ja huoltokäytännöillä on merkitystä?

Oikea asennus on välttämätöntä vahvistetun letkukokoonpanon aiotun suorituskyvyn saavuttamiseksi. Jopa hyvin suunniteltu tuote voi epäonnistua ennenaikaisesti, kun se on vääntynyt, taivutettu, huonosti tuettu tai sitä käytetään nimellisrajojen ulkopuolella.

Asennussuositukset

• Tarkista letkun runko, laippapinnat ja tiivistepinnat ennen asennusta.
• Kohdista vastinlaipat pakottamatta letkua paikalleen.
• Käytä yhteensopivia tiivisteitä ja kiinnikkeitä, kiristyspultteja soveltuvan menettelyn mukaisesti.
• Estä vääntö, liialliset vetokuormitukset ja määritettyä vähimmäissädettä tiukemmat taivutukset.
• Järjestä sopiva tuki, jossa letkukokoonpanon paino tai ulkoiset kuormat voivat rasittaa liitoksia.
• Tarkista järjestelmän paine- ja alipainerajat ennen käyttöönottoa.

Rutiinitarkastus

• Tarkista halkeamien, pullistumien, paljaiden vahvistusten, leikkausten ja epätavallisten muodonmuutosten varalta.
• Tarkista laippaliitännät vuotojen, korroosion, löystyneiden kiinnikkeiden ja vaurioituneiden tiivisteiden varalta.
• Tarkkaile odottamattomia painehäviöitä, vähentynyttä virtausta tai merkkejä imun romahtamisesta.
• Tarkista hankaus alueilla, jotka ovat alttiina karkeille hiukkasille tai toistuville kosketuksille.
• Poista vaurioituneet osat käytöstä ja noudata valmistajan tarkastus- ja vaihto-ohjeita.

Tarkastusvälien tulee heijastaa toiminnan vakavuutta, järjestelmän kriittisyyttä ja sovellettavia paikannusmenetelmiä. Kiinteää käyttöikää ei voida taata ottamatta huomioon todellista käyttö- ja huoltohistoriaa.

Usein kysytyt kysymykset

1. Mikä on spiraaliteräslankavahvistuksen päätarkoitus?

Sen ensisijainen tarkoitus on tarjota kehän suuntaista tukea, joka auttaa letkua kestämään sisäänpäin suuntautuvaa muodonmuutosta alipaineessa. Tämä on erityisen tärkeää halkaisijaltaan suurissa imujärjestelmissä, joissa letkun romahtaminen voi rajoittaa virtausta.

2. Pystyykö tämä letku käsittelemään sekä imua että poistoa?

Se voidaan suunnitella molempiin tehtäviin, mutta sallittu paine ja alipaine on vahvistettava kyseiselle letkurakenteelle. Ostajien tulee pyytää soveltuvia luokituksia sen sijaan, että oletetaan, että jokaisella mallilla on samat suorituskykyrajat.

3. Mitä materiaaleja voi kuljettaa lankavahvisteisella halkaisijaltaan suurella laipallisella kumiletkulla?

Kumisekoituksesta ja teknisistä tiedoista riippuen sitä voidaan käyttää vedelle, mudalle, lietteelle, hiekalle ja yhteensopiville mineraalimateriaaleille. Kemiallinen yhteensopivuus, hiukkasten hankauskyky, lämpötila ja kiintoainepitoisuus tulee arvioida ennen valintaa.

4. Ovatko laipan mitat mukautettavissa?

JIDONGDA osoittaa, että laippakokoonpanot voidaan räätälöidä tunnustettujen standardien tai asiakkaan piirustusten mukaan. Anna tarkat mitat, laipan standardi, paineluokka ja liitostiedot teknistä vahvistusta varten.

5. Miten voin vähentää letkun ennenaikaista kulumista?

Valitse sopiva sisäkumiseos, vältä liiallisia virtausrajoituksia, noudata määritettyä taivutussädettä ja tarkasta voimakkaasti kuluvat alueet säännöllisesti. Käyttöpaineen, kuljetettavien hiukkasten ominaisuuksien ja asennusolosuhteiden tulee myös pysyä hyväksyttyjen rajojen sisällä.

6. Mitä tietoja tarvitaan tarjouksen pyytämiseen?

Ilmoita letkun halkaisija, pituus, väliaine, työpaine, tyhjiövaatimukset, lämpötila, laipan kokoonpano, käyttöympäristö ja tilausmäärä. Piirustukset tai valokuvat olemassa olevista liitännöistä voivat auttaa selventämään liitäntävaatimuksia.

7. Mistä tiedän, sopiiko letku projektiini?

Compare the proposed hose specifications with the project's operating conditions and connection requirements. Varmista paine- ja alipainearvot, materiaalien yhteensopivuus, mitat ja tarkastusasiakirjat valmistajalta ennen tilauksen tekemistä.

Johtopäätös: Määritä käyttöehtojasi vastaava letku

Lankavahvistettu halkaisijaltaan suuri laipallinen kumiletku voi tarjota tehokkaan ratkaisun vaativiin imu- ja poistojärjestelmiin yhdistämällä joustavan kumirakenteen, rakenteellisen vahvistuksen, kierreteräslangan tuen ja mukautettavat laippaliitännät. Sen soveltuvuus riippuu rakenteen sovittamisesta kuljetettavaan väliaineeseen, tarvittavasta virtauksesta, paine- ja tyhjiöolosuhteista, asennusgeometriasta ja huoltosuunnitelmasta.

JIDONGDA tarjoaa räätälöityjä vaihtoehtoja letkun mitoille, vahvistusrakenteille, materiaalin valinnalle ja laippakokoonpanoille erilaisten teollisten siirtovaatimusten tukemiseksi. Jos haluat keskustella hakemuksestasi, tutustu lankavahvistetun suuren halkaisijan laipallisen kumiletkun tuotetietoihin ja valmistele tekniset tiedot.Ota yhteyttätänään keskustellaksesi projektisi vaatimuksista, pyytää räätälöity tarjous ja löytää sopiva letkukokoonpano putkistojärjestelmääsi.
