Kuusikerroksinen teräslanka haavaletku

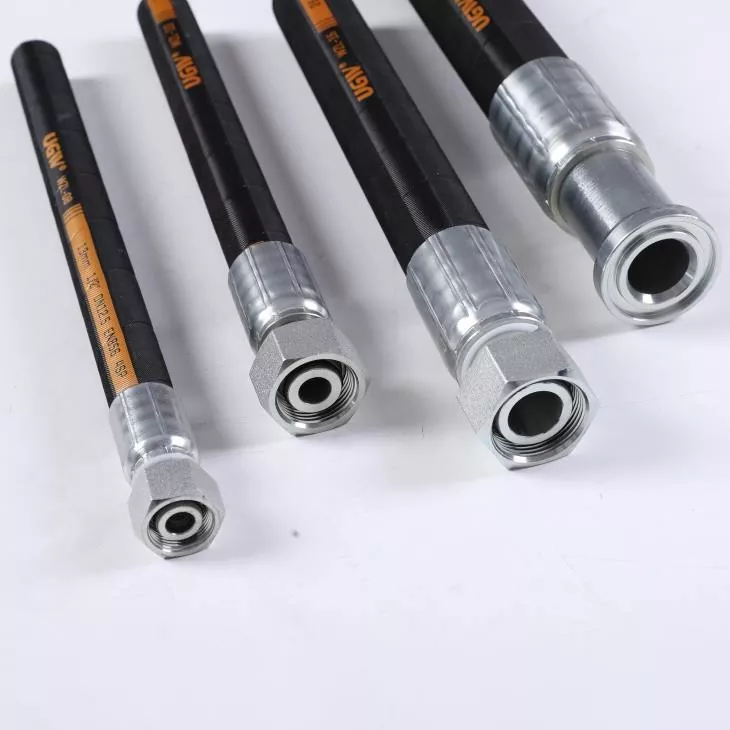

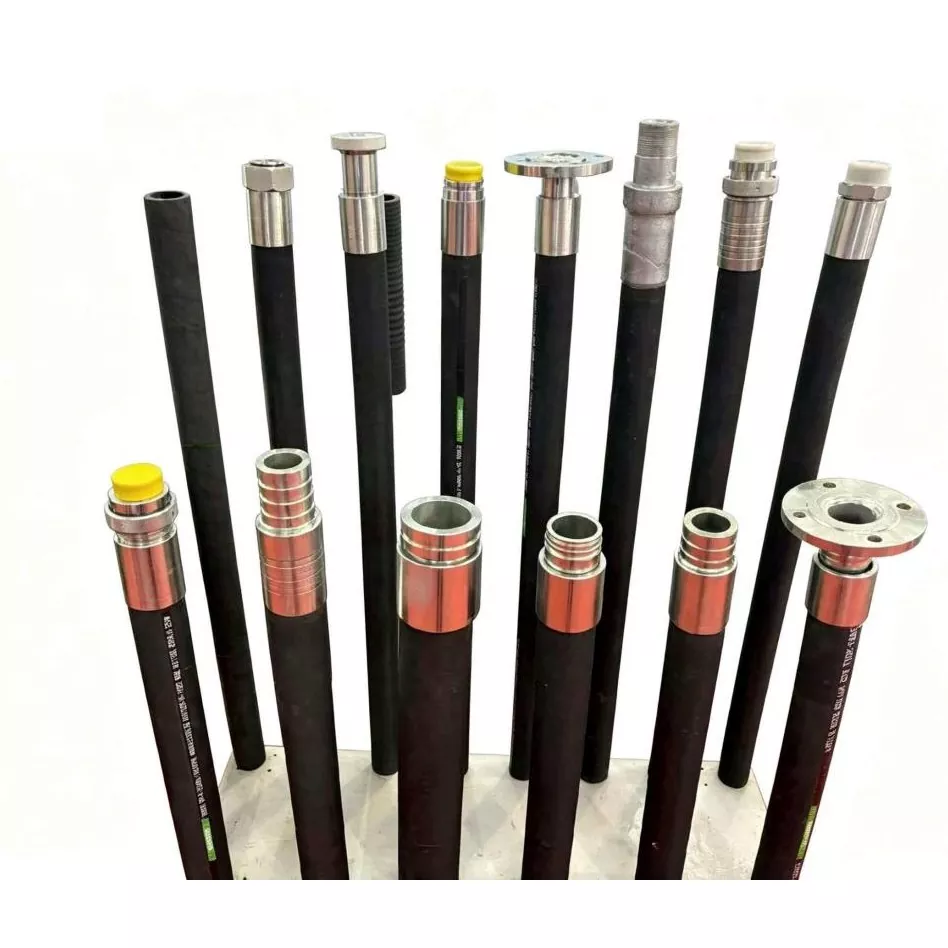

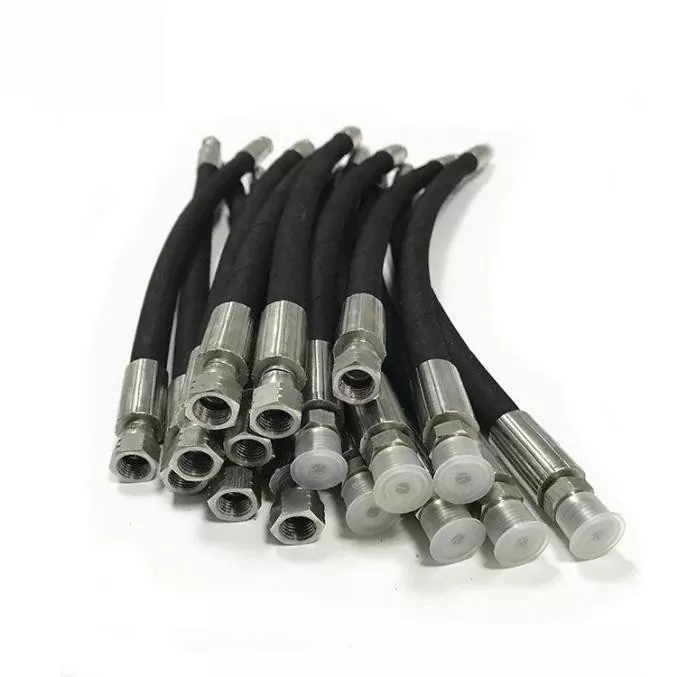

JIDONGDA Six Layer Steel Wire Wound Hose on erittäin suorituskykyinen hydraulijärjestelmän komponentti, joka on suunniteltu äärimmäisiin käyttöolosuhteisiin. Toisin kuin tavalliset nelikerroksiset vahvistetut letkut, tässä tuotteessa on kuusikerroksinen spiraaliteräslankarakenne ja monivaiheinen kuormanvaimennusjärjestelmä. Tämä kokoonpano varmistaa moniulotteisen jännitysjakauman, torjuen tehokkaasti korkeapainepiikkejä, impulssiväsymistä ja rakenteellisia muodonmuutoksia. Tämä malli soveltuu erinomaisesti raskaan teollisuuden koneisiin, ultrakorkeapaineisiin hydraulijärjestelmiin ja erikoislaitteisiin, jotka toimivat suuren kuormituksen ja riskin olosuhteissa.

Tärkeimmät suunnitteluominaisuudet

1. Tehokas öljynkestävä sisäkerros

Valmistettu modifioidusta nitriilibutadieenikumista (NBR), tällä kerroksella on erinomainen hydrauliöljyn kestävyys ja alhainen läpäisevyys. Se kestää turvotusta ja vaurioita pitkäaikaisen käytön aikana korkeassa paineessa, mikä varmistaa käyttönesteen vakaan kuljetuksen.

2. Kuusikerroksinen teräslankavahvike spiraalikäämityksellä

Kuusi kerrosta korkealujuutta teräslankaa, jotka on kierretty spiraaliin eri kulmissa, muodostavat ympärisuuntaisen kantavan kehyksen, mikä parantaa merkittävästi letkun lopullista puristuskestävyyttä, repeytymiskestävyyttä ja rakenteellista eheyttä.

3. Monivaiheinen vaimennuskerros

Erityinen välipuskurirakenne imee nopeasti korkeataajuisia painepiikkejä ja vähentää teräslangan väsymisvaikutusta, mikä pidentää merkittävästi letkun käyttöikää pulssikuormitusolosuhteissa.

4. Teollisuusluokan kulutusta kestävä ulkopinnoite

Erityinen kulutusta kestävä kumipinnoite kestää ultraviolettisäteilyä, öljyä, mekaanista iskua ja teollista korroosiota, joten letku sopii käytettäväksi ankarissa ulko- ja kaivosympäristöissä.

Tärkeimmät sovellusalueet

Yhteensopiva ultrakorkeapaineisten teollisuuden hydraulijärjestelmien, raskaiden rakennuskoneiden, metallurgisten puristuslaitteiden, voimantuotanto- ja öljy- ja kaasuteollisuuden laitteiden, meri- ja offshore-alustojen sekä erilaisten erikoistuneiden teollisuusjärjestelmien kanssa, jotka vaativat parannettua turvallisuutta.

Esimerkkejä reaalimaailman suunnittelusovelluksista

Esimerkki 1: Urban Metro Tunnel Boring Machine (TBM) -projekti

Osana kotimaista infrastruktuuriprojektia 6,8 metrin maapainetasapainon (EPB) tunneliporauskoneen päähydrauliikkajärjestelmä varustettiin JIDONGDA:n kuusikerroksisilla teräslankakäämitetyillä hydrauliletkuilla. Järjestelmä toimi jatkuvasti ympäri vuoden altistuen kivikosketukselle ja suurtaajuisille 70 MPa:n paineimpulssikuormille. Käytön jälkeiset tarkastukset eivät paljastaneet halkeamia, vuotoja tai teräsvahvistuksen repeämiä; perinteisiin nelikerroksisiin letkuihin verrattuna letkujen vaihtotiheys laski 75 %, mikä vähensi merkittävästi rakentamisen seisokkeihin liittyviä häviöitä.

Esimerkki 2: Offshore-öljy- ja kaasualustan hydraulijärjestelmä

Eräs Kaakkois-Aasialainen energiayhtiö varusti porausalustan kansikoneistot JIDONGDA:n kuusikerroksisilla erikoisletkuilla, joilla on kylmänkestävyys ja antistaattiset ominaisuudet. Suunniteltu ankariin ympäristöihin - mukaan lukien altistuminen suolalle, äärimmäisille lämpötilanvaihteluille ja aaltotoiminnan aiheuttamille impulssikuormituksille - letkut ovat osoittaneet vakaata suorituskykyä yli kahden vuoden ajan. Tuotteet on sertifioitu räjähdysturvallisuuden vaatimustenmukaisuuden osalta öljy- ja kaasulauttojen sovelluksissa, mikä vähentää tehokkaasti staattisen sähkön kertymiseen ja letkuvaurioihin liittyviä riskejä.

Tuotteen tärkeimmät ominaisuudet

1. Erittäin korkeapaineinen rakenne: Kuusikerroksinen teräslankavahvike varmistaa poikkeuksellisen korkean murtumisturvatekijän, mikä tekee siitä sopivan erittäin korkeisiin käyttöpaineisiin.

2. Monisuuntainen vahvistus: Tasainen paineen jakautuminen kaikkiin suuntiin parantaa merkittävästi vastustuskykyä murtumista ja muodonmuutoksia vastaan.

3. Suuri impulssilujuus: Kestää pitkittyneitä suurtaajuisia painepiikkejä erinomaisella väsymiskestävyydellä.

4. Vakaa, jatkuva toiminta: Soveltuu ympärivuorokautiseen raskaaseen käyttöön ilman keskeytyksiä.

5. Laaja sopeutumiskyky ympäristöön: Kestää öljyjä, äärimmäisiä lämpötiloja (sekä korkeita että matalia), teollista korroosiota ja UV-säteilyä.

6. Korkeat turvallisuusstandardit: Täyttää kriittisten, riskialttiiden teollisuuslaitteiden tiukat turvallisuusvaatimukset.

Mukautetut kokoonpanoasetukset

JIDONGDA tarjoaa erityisvaatimuksiin räätälöityjä ratkaisuja, mukaan lukien eri kokoonpanot: vahvistettu 6SH-rakenne erittäin korkeaan paineeseen, lämmönkestävät versiot (150–180 °C), kylmänkestävät versiot (-50 °C), tulenkestävät ulkokuoret, antistaattiset mallit, SAE/DIN/EN-standardien mukaiset liittimet, räjähdys- ja räjähdyssuojatut kokoonpanot.

Tärkeimmät tuotteen edut

1. Ainutlaatuinen kuusikerroksinen teräslankarakenne, joka on suunniteltu erittäin korkeaan paineeseen ja tarjoaa alan johtavan paineenkestävyyden ja turvamarginaalit.

2. Soveltuu monenlaisiin äärimmäisiin ja ankariin teollisuusympäristöihin, kuten kaivostoimintaan, laivanrakennukseen ja metallurgiaan.

3. Korkea kestävyys impulssipiikkejä ja väsymystä vastaan, mikä vähentää tehokkaasti laitteiden vaihto- ja ylläpitokustannuksia.

4. Tukee räätälöintiä erilaisiin skenaarioihin mukautuen epästandardeihin laitteisiin ja erityisiin käyttöolosuhteisiin.

5. Käytetään laajasti korkean teknologian hydraulijärjestelmäprojekteissa maailmanlaajuisesti ja erittäin tunnustettu markkinoilla.

6. Kattava laadunvalvonta koko tuotannon ajan, mikä varmistaa tehtaan paineenkestostandardien noudattamisen sekä luotettavan turvallisuuden ja vakauden.

Usein kysytyt kysymykset

Kysymys 1: Missä käyttöolosuhteissa kuusikerroksinen teräslangallinen haavaletku tulisi valita tavallisen nelikerroksisen letkun sijaan?

A1: JIDONGDA:n kuusikerroksiset teräsvahvisteiset letkut ovat välttämättömiä vaativissa sovelluksissa, joihin liittyy pitkäaikainen käyttö ultrakorkeilla paineilla, korkeataajuuksisilla painepulsseilla ja merkittävillä hetkellisillä painepiikkeillä, sekä käytettäväksi ympäristöissä, kuten kaivoksissa tai offshore-lautoilla. Niiden monisuuntainen poikkivahvistusrakenne tarjoaa paineluokitukset, murtumiskestävyyden ja impulssin keston, jotka ylittävät selvästi nelikerroksisten letkujen vastaavat, mikä estää tehokkaasti vikoja, kuten letkun repeämisen tai nesteen vuotamisen.

Kysymys 2: Voidaanko JIDONGDA:n kuusikerroksisia teräslangallisia haavaletkuja mukauttaa ympäristöihin, joissa on syklisiä lämpötilanvaihteluita (korkeat/matalat lämpötilat)?

A2: Kyllä. Tarjoamme erityisiä lämpötilankestäviä versioita: korkean lämpötilan mallit toimivat luotettavasti 150–180 °C:ssa, kun taas matalat mallit säilyttävät kumin elastisuuden (ilman kovettumista tai halkeilua) jopa -50 °C:n lämpötiloissa. Lisäksi näissä letkuissa voidaan yhdistää erilaisia ​​ominaisuuksia, kuten lämmönkestävyys, palonkestävyys ja antistaattiset ominaisuudet.

Q3: Mitkä kansainväliset standardit varusteet täyttävät? Onko mahdollista tilata mittatilaustuotteita?

A3: Vakiovarusteemme ovat yhteensopivia tärkeimpien kansainvälisten standardien kanssa, mukaan lukien SAE, DIN ja EN. Kaikille letkukokoonpanoille suoritetaan tiukka painetestaus ennen tehtaalta lähtöä, ja ne ovat alan teknisten vaatimusten mukaisia. Tarjoamme myös räätälöityjä valmistuspalveluita liitososille ja kokonaisille putkistojärjestelmille, jotka on räätälöity erikoislaitteisiin ja ulkomaisiin suunnitteluprojekteihin.
