Joustava metalliletku

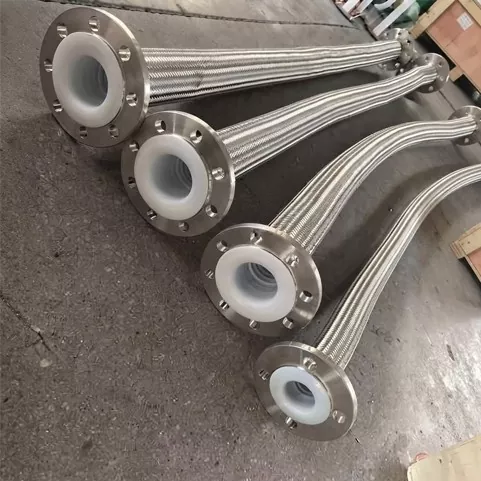

JIDONGDA Flexible Metal Hose on avainkomponentti joustavaan kompensointiin teollisuuden putkistojärjestelmissä. Sen suunnittelussa on ruostumattomasta teräksestä valmistettu palke, metallipunos ja monipuoliset päätyliitännät, jotka vastaavat tehokkaasti tarpeisiin, kuten lämpölaajenemisen ja supistumisen kompensointi, tärinänvaimennus ja haastavien välineiden kuljettaminen. Perinteisiä letkuja parempi tuote toimii luotettavasti ankarissa olosuhteissa, kuten äärimmäisissä lämpötiloissa, korkeassa paineessa ja hapoille ja emäksille altistuessa, ja soveltuu korkean lämpötilan nesteiden, höyryn, teollisuuskaasujen ja kemikaalien turvalliseen kuljetukseen varmistaen turvallisen yhteyden kiinteiden putkien ja liikkuvien laitteiden välillä.

Tuotteen rakentaminen

JIDONGDA Flexible Metal Hose -letkussa on tarkasti suunniteltu modulaarinen rakenne; se koostuu kestävistä ydinkomponenteista ja mahdollistaa vahvistuselementtien lisäämisen erityisten käyttövaatimusten täyttämiseksi:

1. Ruostumattomasta teräksestä valmistetut palkeet (ydinkomponentti)

Valmistettu yhdestä raaka-ainepalasta (304 tai 316L ruostumaton teräs), se tarjoaa erinomaisen joustavuuden ja korkean paineen kestävyyden, ja se toimii vuotamattomana sisäkanavana työväliaineelle.

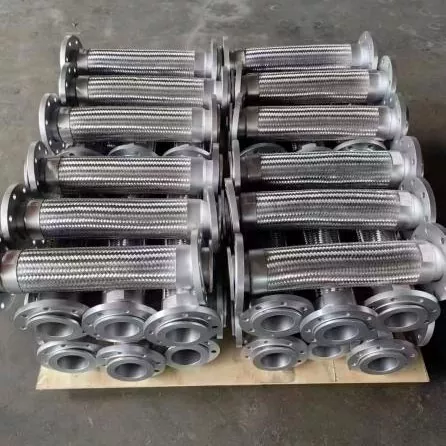

2. Kaksikerroksinen metallipunos

Ruostumattoman teräslangan tiheä ulkopunos parantaa paineenkestoa ja murtumisturvallisuutta, rajoittaa liiallista laajenemista tai taipumista ja suojaa ulkoisilta mekaanisilta vaurioilta.

3. Monipuoliset päätyliitokset

Yhteensopiva laippojen, kierreliitosten ja pikaliittimien kanssa; ne täyttävät yleiset putkistostandardit ja varmistavat saumattoman integroinnin erityyppisten teollisuuslaitteiden kanssa.

4. Lisäsuojakerros

Suojapinnoitteita voidaan levittää parantamaan kulumiskestävyyttä, kovaa korroosiota tai suolasumua, mikä pidentää tuotteen käyttöikää.

Sovellusalueet ja toteutusesimerkit

1. Ensisijaiset käyttöalueet

Laaja yhteensopivuus korkean lämpötilan teollisuusjärjestelmien, petrokemian laitosten, sähköntuotantolaitteiden, merikoneiden, metallurgisten laitosten ja LVI-järjestelmien kanssa; kattaa suurimman osan käyttötapauksista teollisuusputkien joustaville liitoksille.

2. Käytännön toteutusesimerkkejä

Esimerkki 1: Lämpövoimalaitoksen korkean lämpötilan kattilan putkiston jälkiasennus

25 MW:n lämpövoimalaitoksella perinteinen jäykkä putkisto korvattiin JIDONGDA ultrakorkealämpöisillä metalliletkuilla (kattilan höyryn poisto-osissa). Nämä tuotteet on mitoitettu 600 °C:n käyttölämpötilaan, ja ne kompensoivat tehokkaasti lämpölaajenemista ja -supistumista ja eristävät samalla laitteen tärinää. Kolmen vuoden jatkuvan käytön jälkeen ilman vuotoja tai vikoja määräaikaishuoltojen tiheys väheni merkittävästi ja laitoksen käyttö- ja kunnossapitokustannukset laskivat 42 %.

Esimerkki 2: Laivanrakennushanke. Rannikkotelakka valitsi pääkoneen jäähdytys- ja hydraulijärjestelmiin ruostumattomasta teräksestä valmistetut JIDONGDA 316L -metalliletkut, joissa on korroosionestopinnoite. Erityisen merikäyttöisen korroosionestopinnoitteen ansiosta letkut kestävät suolasumua. Kahden vuoden laivakäytön jälkeen ruostetta tai liitosten löystymistä ei havaittu, mikä ratkaisi tehokkaasti meriympäristöissä standardiletkuille tyypillisen lyhyen käyttöiän ongelman.

Tuotteen tärkeimmät ominaisuudet

1. Laaja lämpötila-alue: sopii äärimmäisiin olosuhteisiin - kryogeenisistä lämpötiloista erittäin korkeisiin lämpötiloihin, jotka ylittävät 600 °C;

2. Erinomainen joustavuus ja kompensointikyky: vaimentaa monisuuntaisia ​​putkistojen siirtymiä ja laitteiden tärinää;

3. Vahvistettu kaksikerroksinen punos: korkea paineenkestävyys ja luotettava murtumissuoja;

4. Ruostumaton teräsrakenne: kestää happoja, emäksiä ja suolasumua; yhteensopiva erilaisten aggressiivisten kemiallisten välineiden kanssa;

5. Väsymiskestävyys: suunniteltu pitkäaikaiseen, jatkuvaan teolliseen käyttöön;

6. Täysin hitsattu, tiivis rakenne: vähentää merkittävästi putkistojen vuotojen ja järjestelmävikojen riskiä.

Räätälöintiasetukset

Saatavilla on kahdeksan räätälöintivaihtoehtoa tiettyjen vaatimusten täyttämiseksi: 316L ruostumaton teräsrakenne, vahvistettu punos korkeapainesovelluksiin, antistaattinen muotoilu, lämmöneristysvaipat, erilaiset liitäntätyypit, erittäin korkean lämpötilan versiot, tyhjiön kestävät mallit ja merikäyttöiset korroosionestopinnoitteet.

Tärkeimmät tuotteen edut

1. Täysmetallinen rakenne, joka soveltuu käytettäväksi äärimmäisissä teollisuusympäristöissä (korkeat lämpötilat ja paineet);

2. Erinomaiset joustavuus- ja kompensointiominaisuudet, jotka ratkaisevat tehokkaasti putkilinjan muodonmuutos- ja tärinäongelmat;

3. Standardoitu, monipuolinen suunnittelu, joka varmistaa laajan sovellettavuuden eri toimialoilla ja yhteensopivuuden johtavien maailmanlaajuisten valmistajien laitteiden kanssa;

4. Kestävä rakenne, joka takaa vakaan suorituskyvyn ja alhaisen epäonnistumisasteen;

5. Todistettu suorituskyky: lukuisia onnistuneita projekteja ja laaja omaksuminen maailmanlaajuisilla teollisuusmarkkinoilla.

Usein kysytyt kysymykset

Kysymys 1: Kuinka valitsen 304 ja 316L ruostumattoman teräksen välillä JIDONGDA-metalliletkuille?

Vastaus: Grade 304 ruostumaton teräs tarjoaa optimaalisen tasapainon kustannusten ja suorituskyvyn välillä ja soveltuu kohtalaisen syövyttävään ympäristöön (esim. LVI-järjestelmät, vakiohöyry, makea vesi, tavalliset kaasut). Laadun 316L teräs sisältää molybdeeniä, mikä parantaa vastustuskykyä happoja, emäksiä, kloridi-ioneja ja merivettä vastaan; se on suunniteltu erityisesti aggressiivisiin ympäristöihin (kemiallinen käsittely, merisovellukset ja rannikkoalueet, jotka ovat alttiina suolasumulle).

Q2: Voidaanko JIDONGDA-joustavia metalliletkuja käyttää tyhjiöputkijärjestelmissä?

Vastaus: Kyllä. Tuotemerkkimme erikoistuneissa tyhjiönkestävissä metalliletkuissa on paksummat palkeet ja tiheä punos, mikä estää tehokkaasti letkun luhistumista (muodonmuutosta) alipaineessa. Ne soveltuvat tyhjiöjärjestelmiin (esim. tyhjötislaus, tyhjiöpinnoitus, kryogeeninen nesteiden varastointi) ja ne voidaan valmistaa mittatilaustyönä tyhjiötiiviillä laipoilla.

Kysymys 3: Mikä on tuotteen käyttöikä jatkuvassa teollisessa käytössä ja mitkä ovat huoltosuositukset?

Vastaus: Nimellisparametrien puitteissa käytettäessä tuotteen käyttöikä on 3–8 vuotta (tämä voi vaihdella hieman käyttöaineen syövyttävyyden mukaan). Huolto-suositukset: vältä punoksen vahingoittamista terävillä esineillä asennuksen aikana ja vältä ehdottomasti letkun rungon vääntämistä tai sen taivuttamista sallitun pienimmän taivutussäteen yli. Käytettäessä korkeissa lämpötiloissa ja korkeassa paineessa säännöllinen liitäntöjen kireyden tarkastus (puolen vuoden välein) voi pidentää laitteen käyttöikää merkittävästi.
