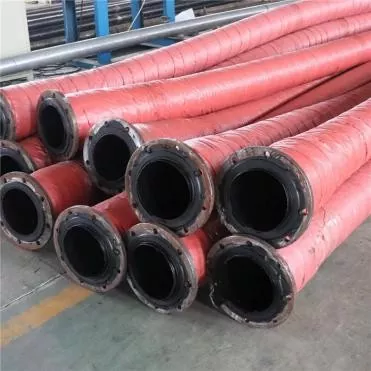

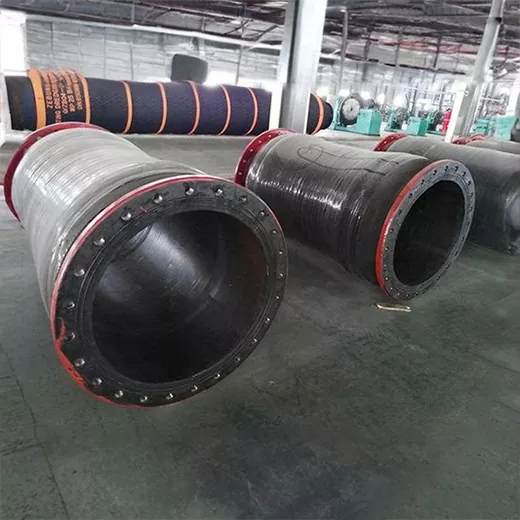

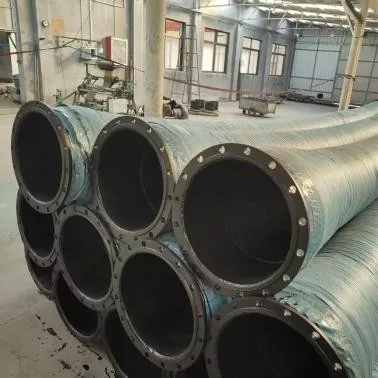

Suuri halkaisijaltaan rikastuslietteen letku

JIDONGDA Large Diameter Tailings Slurry Hose on erityisesti suunniteltu monimutkaiseen pitkän matkan, suuren virtausnopeuden materiaalin kuljettamiseen kaivoksissa. Perinteisiin teräsputkiin verrattuna letku on joustavampi, iskunkestävämpi, vähentää merkittävästi putkilinjan tärinää ja yksinkertaistaa asennusta paikan päällä.

Sovellettavia skenaarioita ovat lietteen purkaminen mineraalien käsittelylaitoksissa, rikastushiekkaiden täyttö, maanalainen kaivoksen täyttö, ruoppauslietteen kuljetus, sataman mineraalijauheen lastaus ja purkaminen sekä erilaisten teollisten kiintoaine-neste-seosten kuljetus. Hyödyntämällä paikallisen tehtaamme räätälöityjä tuotantokapasiteettia, voimme tarjota yhden luukun putkistoratkaisuja kaivosyrityksille ja suunnitteluurakoitsijoille maailmanlaajuisesti.

Tuotteen rakenne ja materiaalit

Suurin halkaisijaltaan jäännöslieteletku: Jokainen kerros on valettu kiinteästi korkeassa lämpötilassa ja vulkanoitu, mikä eliminoi delaminaatioriskin. Se on yhteensopiva erilaisten pumppauslaitteiden kanssa, ja siinä on useita liittimiä:

1. Sisäinen kumikerros: Kulutusta kestävä luonnonkumi / Erittäin kulutusta kestävä synteettinen kumi (NR/SBR/PU valinnainen; PU-vuori soveltuu runsaasti piidioksidia sisältäville koville rikastushiekkaille, tarjoten optimaalisen kulutuskestävyyden)

2. Vahvistuskerros: Monikerroksinen luja kuituverho + teräslankaspiraalirunko, joka jakaa paineen tasaisesti ja estää romahtamisen alipaineolosuhteissa

3. Ulompi kumikerros: Säänkestävä, otsonin kestävä ja UV-suojattu synteettinen kumi, joka kestää ulkoaltistusta ja kemiallista korroosiota kaivosalueilla

4. Valinnaiset liittimet: Vakiolaipat, pikaliittimet ja mittatilaustyönä tehdyt metallipäät piirustusten mukaan

Suorituskyvyn testaus ja laadunvalvonta

1. Kulutuskestävyystesti: 72 tuntia jatkuvaa kulumista kvartsihiekkalla, massahäviö ≤ 0,05 g

2. Räjähdyspaine: Räjähdyspaine saavuttaa 3–4 kertaa käyttöpaineen, joka kestää hetkellisiä paineiskuja

3. Pulssiväsymys: 20 10 000 painejaksoa ilman halkeilua, delaminaatiota tai muodonmuutoksia

4. Taivutussuorituskyky: Ei murtumista tai delaminoitumista minimitaivutussäteellä

5. Väliaineresistenssi: Vakaa toiminta happamissa ja emäksisissä lieteympäristöissä (pH 2–12)

Malli- ja määritysparametritaulukko

Ydinedut

1. Kulutusta kestävä ja pitkä käyttöikä: Ainutlaatuinen, kulutusta kestävä sisäkumikoostumus vähentää merkittävästi kovien hiukkasten aiheuttamaa eroosiohävikkiä, ja se sopii runsaasti hiekkaa sisältäville lietteille, kuten kvartsille, rautamalmille ja kuparimalmille.

2. Suuri halkaisija ja suuri virtausnopeus: Kattaa kaikki koot DN100 - DN1200, sopii suuriin rikastusjätteen poistojärjestelmiin, mikä parantaa kuljetustehokkuutta ja vähentää pumppausenergian kulutusta.

3. Iskunkestävä ja räjähdyssuojattu putki: Monikerroksinen komposiittivahvistettu rakenne puskuroi paineenvaihteluita ja eliminoi tukkeutumisesta tai käynnistyksistä/pysähdyksistä johtuvat putkien murtumisvaarat.

4. Helppo asennus ja alhaiset ylläpitokustannukset: Huomattavasti kevyempi kuin teräsputket, helppo asentaa ja siirtää, mikä vähentää huoltoseisokkeja.

5. Erinomainen korroosion- ja säänkestävyys: Ulompi kumikerros kestää aurinkoa, sadetta ja kaivosalueen korroosiosumua, mikä varmistaa vakaan suorituskyvyn ympärivuotisen ulkokäytön aikana. 6. Täydellinen räätälöintipalvelu

Tehdas tukee vuorauksen pituuden, halkaisijan, paineluokituksen, liittimen tyylin ja kulutuskestävyysluokituksen räätälöintiä vastaamaan erilaisia ​​​​projektin erityisvaatimuksia.

Real Engineering Application Case

Tapaus 1: Sisä-Mongolian rautakaivoksen pitkän matkan rikastusjätteen kuljetusprojekti

1. Hankkeen yleiskatsaus: Päivittäinen käsittelykapasiteetti 8000 tonnia raakamalmia, rikastushiekan kiintoainepitoisuus 42 %, keskipitkä, pääasiassa korkeakovuus kvartsi, kuljetusetäisyys 3,5 km, työpaine 2,8 MPa, neutraali liete.

2. Tukiratkaisu: JIDONGDA DN200 PU-vuorattu teräslankaspiraaliletku, 6m/12m vakioprofiilit, laippaliitäntä.

3. Suorituskykytulokset: Tärinä ja melu vähenivät 60 % alkuperäisten teräsputkien vaihdon jälkeen; jatkuva vakaa toiminta 36 kuukauden ajan ilman vaihtoa; vuosihuoltokustannukset laskivat 85 %; mitään putkien halkeamia tai vuotoja ei tapahtunut.

Tapaustutkimus 2: Perun ylämaan kuparikaivoksen täyttöjärjestelmä

1. Hankkeen yleiskatsaus: Korkealla sijaitseva kaivos 4500 metrin korkeudessa, jossa käytetään kuparikuonalietteen alipaineimua, jonka hiekkapitoisuus on 45 %, matalan lämpötilan ja korkean UV-säteilyn ympäristössä.

2. Tukiratkaisu: Mittatilaustyönä suunniteltu alhaisen lämpötilan kestävä kaksikerroksinen teräslankavahvistettu letku, jolla on vientivaatimukset.

3. Suorituskyky: Alipaineen litistymistä estävä suorituskyky parani 3 kertaa; ei romahtamista imemisen aikana; vakaa vuotuinen virtausnopeus yli 98 %; putken käyttökustannukset laskivat 73 %.

Sovellettavat skenaariot

1. Rikkijätteen kuljetusputkistot avolouhoksissa/maanalaisissa kaivoksissa

2. Pää- ja sivuputket lietteenpoistoon mineraalienkäsittelylaitoksissa

3. Rikastushiekka-altaiden kuiva- ja märkätäyttö ja rikastushiekkapoistoprojektit

4. Pitkän matkan mutakuljetukset jokien ja rannikkoalueiden ruoppaukseen

5. Sataman irtotavarana käytettävät mineraalijauheen lastaus- ja purkulietteen putkistot

6. Erilaisten teollisuuden kiinteä-neste-sekoitusmateriaalien kuljetus

FAQ

Q1. Mikä vuorausmateriaali kannattaa valita erittäin kuluttaviin kvartsijätteisiin?

V. Jos rikastushiukkasissa on paljon kovia hiukkasia, kuten kvartsia ja graniittia, PU-polyuretaanivuori on suositeltava valinta. 72 tunnin vakio-hankauskestävyystestissä kuluminen on huomattavasti pienempi kuin NR- ja SBR-kumi, ja käyttöikää voidaan pidentää 2-3 kertaa samoissa työoloissa. Tekninen tiimi pystyy löytämään optimaalisen vuorauksen lietteen hiukkaskoostumuksen ja pH-arvon perusteella.

Q2. Voiko JIDONGDA mukauttaa putkien halkaisijat, pituudet ja paineluokitukset erityisiin kaivosprojekteihin?

V. Kyllä, tehtaamme tarjoaa täysimittaisen räätälöinnin. Tuemme epätyypillisiä pituuksia, täyshalkaisijoita DN100 - DN1200 ja useita työpaineita 1,0 - 10 MPa. Laipat, pikaliittimet ja metallipäät voidaan räätälöidä rakennuspiirustusten mukaan. Projektiparametrien toimittamisen jälkeen tarjoamme ratkaisun ja tarjouksen 24 tunnin sisällä.

Q3. Mikä on JIDONGDA Large Diameter Tailings Slurry Hose takuuaika, ja mitä myynnin jälkeistä tukea se sisältää?

V. Vakiotuotteilla on 12 kuukauden takuu toimituspäivästä alkaen. Raaka-aine- tai prosessivioista normaaleissa käyttöolosuhteissa aiheutuneet vahingot korvataan veloituksetta takuuaikana. Ammattimaiset kaivosputkistojen insinöörit tarjoavat etäohjausta putkeen, asennukseen ja rutiinihuoltoon; paikan päällä voidaan neuvotella teknisistä palveluista suuriin kaivosprojekteihin.
