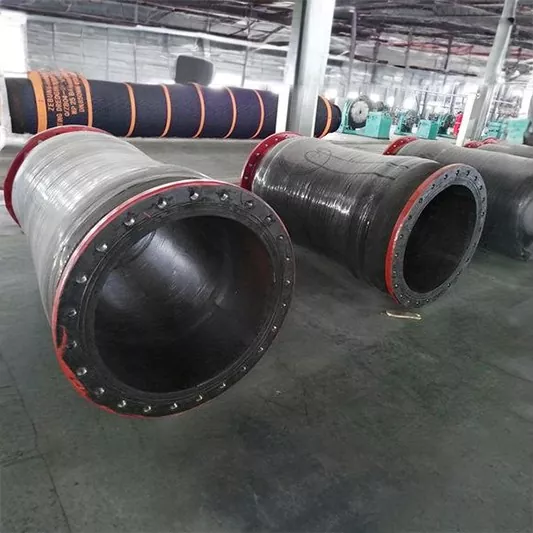

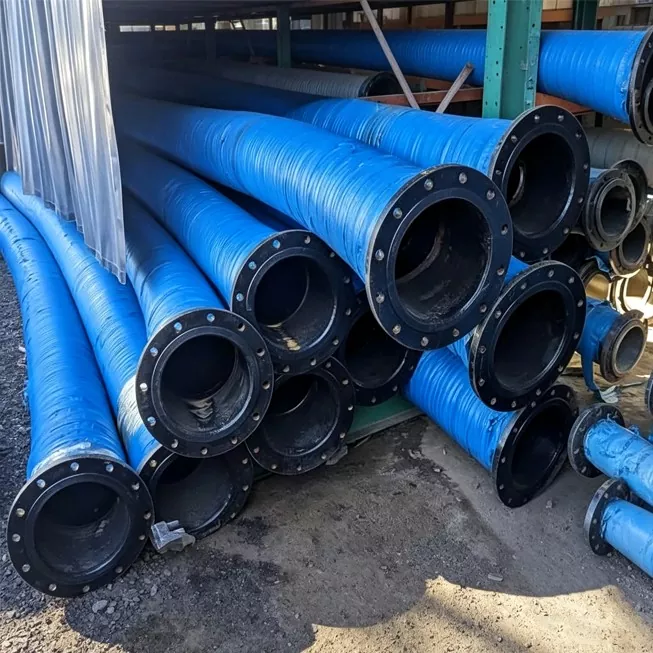

Halkaisijaltaan suuri laastilietetelu

JIDONGDA Large Diameter Mortar Slurry Hose on raskaaseen käyttöön tarkoitettu joustava kumiputki, joka on suunniteltu korkean hiukkasen kulutukseen ja korkean kiintoainepitoisuuden omaaviin sovelluksiin. Sisävuorauksessa käytetään erittäin kulutusta kestävää komposiittikumista, yhdistettynä useisiin lujaan vahvistuskerroksiin ja valinnaiseen kierreteräslangan runkoon, mikä mahdollistaa jatkuvan ja vakaan materiaalin toimituksen monimutkaisissa materiaaleissa, kuten mudassa, laastissa, kuonassa ja rakennuslaastissa.

Kuljetusskenaarioissa, joissa kuljetus on kovaa, se on tehokas vaihtoehto teräsputkille: teräsputket ovat alttiita kulumiselle ja rikkoutumiselle, putkilinjan asettelu on rajallinen ja huoltoseisokkeja on usein; JIDONGDA-letkuissa yhdistyvät kulutuskestävyys, joustavuus ja paineenkestävyys, mikä mahdollistaa pitkän aikavälin kustannusten alennuksen suunnittelu- ja kaivosasiakkaille.

Rakennesuunnittelu ja materiaalikokoonpano

Suuren halkaisijan omaavan laastilietetun rakenne on optimoitu kulutuskestävyyttä ja rakenteellista vakautta varten kussakin kerroksessa, ja kuljetinväliaineeseen perustuvat mukautettavat tekniset tiedot:

1. Sisävuori: Erittäin kulutusta kestävä luonnonkumi (NR) + synteettinen kulutusta kestävä kumikomposiittikoostumus, joka kestää jatkuvaa eroosiota kiinteistä hiukkasista.

2. Vahvistuskerros: Monikerroksinen luja kuitukäämitys; spiraaliteräslankarunko valinnainen korkeapaineisiin olosuhteisiin.

3. Puskurikerros: Iskunkestävä siirtymäkerros, joka puskuroi suurten kiinteiden hiukkasten välittömän iskun.

4. Ulkoinen suojakerros: Leikkauksenkestävä, kulutusta kestävä ja UV-suojattu kuminen ulkopinta, sopii pitkäaikaiseen ulkokäyttöön.

5. Päätyliittimet: Vakiolaipat ja puristusliittimet; pikaliittimet voidaan räätälöidä kätevää asennusta varten paikan päällä.

Suorituskykytestaus ja laadunvarmistus

1. Kulutuskestävyystesti: Simuloi hiekkaa sisältävän mineraalilietteen nopeaa kiertokulumaa. Sisävuorauksen kulumisnopeus on paljon alhaisempi kuin alan standardi, ja käyttöikä on yli kaksi kertaa tavallisten lieteletkujen käyttöikä.

2. Painetestaus: Käyttöpaine 0,6–1,6 MPa, murtumispaine ≥ 3 kertaa käyttöpaine; Vuorottelevaa vedenpainetta ja lietteen painetestausta käytetään mahdollisten vuotoriskien eliminoimiseksi.

3. Iskunkestävyystestaus: Simuloi suurten aggregaattien jatkuvaa vaikutusta, syklinen vaikutus ≥ 10 000 kertaa; ei halkeamia, pullistumia tai rakenteellisia vaurioita testauksen jälkeen.

4. Taivutusväsymistesti: Koko halkaisijaltaan suuren putken toistuva taivutus joustavuuden ja kerrosten välisen adheesiolujuuden testaamiseksi; ei delaminaatiota, lietteen vuotoa tai pysyviä muodonmuutoksia.

Tosimaailman suunnittelusovellukset:

Tapaus 1: Sisä-Mongolian rautakaivosjätteiden kuljetusprojekti

Alkuperäiset saumattomat teräsputket, joilla kuljetettiin rautamalmia, kuluivat 2-3 kuukaudessa kovien mineraalihiukkasten vuoksi, mikä johti toistuviin seisokkeihin ja korkeisiin vaihtokustannuksiin.

1. Ratkaisu: Valittiin DN400 JIDONGDA joustavat letkut teräslankavahvisteella, vuorattu mittatilaustyönä tehdyllä erittäin kulutusta kestävällä kumimateriaalilla, joka soveltuu suuritiheyksisille rautajätteille.

2. Suorituskykytulokset: 16 kuukauden jatkuvan käytön jälkeen havaittiin vain vähäistä, tasaista kulumista ilman reikiä. Huollon seisokkien tiheyttä vähennettiin 75 %, mikä säästää yli 100 000 RMB vuodessa vaihto- ja ylläpitokustannuksissa.

Tapaustutkimus 2: Kaakkois-Aasian satamasuiston ruoppaus- ja talteenottoprojekti

Ruoppausalusten on kuljetettava sekoitettua korallisoraa ja lietettä pitkiä matkoja. Offshore-olosuhteet vaativat kelluvia putkistoja, ja tavalliset ohutseinäiset letkut vaurioituvat helposti hiukkasten vaikutuksesta.

1. Ratkaisu: Toimitetaan DN600 ruoppausletkuja, joissa on täysin UV-suojattu ulkokerros, laipalliset liittimet ja teräsrunkopakkaukset, jotka soveltuvat merikuljetukseen.

2. Suorituskykytulokset: Vakaa toiminta koko 8 kuukauden rakennusjakson ajan, mukautuva vuoroveden kellumiseen ja taipumiseen ilman vuotoa, ja rakentamisen tehokkuus parani 28 % verrattuna perinteisiin jäykiin putkilinjoihin.

Mallin spesifikaatioiden parametritaulukko

Sovellusalueet

1. Kaivoslietteen ja rikastushiekan kuljetusputkijärjestelmät

2. Rakennuslaastin ja betonin pumppaus ja kuljetus

3. Jokien ruoppaus- ja sedimentin kuljetushankkeet

4. Teollisuuden kiinteän jätteen ja lietteen käsittelylaitteet

5. Satamien ruoppaus- ja lähellä rantaa koskevat kunnostushankkeet

6. Tunneli- ja maanalaiset lietteenpoistojärjestelmät

7. Sementtitehtaan ja rakennusmateriaalien raaka-aineen kuljetusputket

Ydinedut

1. Erittäin kulutusta kestävä vuori: Suunniteltu erityisesti korkea-kiintoainepitoisille hiukkasaineille, mikä pidentää merkittävästi käyttöikää

2. Suuri halkaisija ja suuri virtausnopeus: Täyttää teknisen tason suurten määrien kuljetustarpeet ja parantaa yleistä rakentamisen tehokkuutta

3. Iskunkestävä vahvistettu rakenne: vaimentaa tehokkaasti hiukkasten iskun vähentäen äkillisen rikkoutumisen riskiä

4. Joustava asennusetu: Asennusvaikeus on paljon pienempi kuin teräsputkien, sopii kapeille, mutkaisille ja monimutkaisille rakennustyömaille

5. Monikerroksinen komposiittivahvike: Vahvempi yleinen paineensietokyky, sopii raskaaseen jatkuvaan kuljetukseen

6. Koko projektin räätälöintipalvelu: Kulutuskestävyysluokka, kumirakenne ja liitostyyli voidaan säätää kuljetusvälineen mukaan

Pakkaus, kuljetus ja toimitusaika

1 Pakkaus: Teräsrungon kiinnitys + kulutusta kestävä suojakalvokääre, joka estää naarmuuntumisen kuljetuksen aikana.

2. Kuljetusmenetelmät: Merirahti, tekniset maakuljetukset ja konttikuljetukset ovat kaikki hyväksyttäviä.

3. Vakiotoimitusaika: 10–30 työpäivää, voi muuttua eritelmien ja tilausmäärän mukaan.

FAQ

Q1. Mikä JIDONGDA Large Diameter Mortar Slurry Hose paineluokitus tulisi valita rikastushiekan kuljetukseen kaivoksissa?

V: Normaalille matala- tai keskimääräiselle kiintoainepitoisuudelle suositellaan 0,6–1,0 MPa letkua ilman teräslankarunkoa; suuritiheyksisille karkeille hiukkasille ja olosuhteille, joissa painevaihtelut ovat suuret, suositellaan 1,0–1,6 MPa:n mallia, jossa on spiraaliteräslankavahvike, joka tarjoaa 3-kertaisen murtumisturvakertoimen äkillisten paineenmuutosten aiheuttaman repeämisen estämiseksi. Tekninen tiimimme voi tarjota räätälöityjä valintaratkaisuja, jotka perustuvat lietepitoisuuteen ja pumppuparametreihin.

Q2. Voiko tämä halkaisijaltaan suuri laastilieteletku korvata kokonaan teräsputket pitkän matkan kiinteissä putkissa?

V: Kulmien, pumpun rungon liitäntöjen ja alueiden, joissa on voimakasta eroosiota ja kulumista, teräsputket voidaan vaihtaa kokonaan. Pitkän matkan suorille pääputkille suositellaan teräsputkia ensisijaiseksi materiaaliksi, ja joustavia JIDONGDA-letkuja käytetään helposti kuluvissa osissa. Letkut suojaavat putkilinjan tärinää ja hiukkasten iskuja vähentäen putkiston yleistä kulumista ja minimoiden huoltotiheyden.

Q3. Voiko JIDONGDA räätälöidä putkien halkaisijoita, pituuksia ja päätyliittimiä ulkomaisille suunnittelutilauksille?

V: Kyllä. Ammattimaisena valmistajana tuemme täyttä OEM/ODM-räätälöintiä. Sisähalkaisijat voidaan valmistaa välillä DN100 - DN1000, ja yksiosaisia ​​pituuksia voidaan räätälöidä. Laipat, puristimet ja erityiset pikaliittimet voidaan valmistaa piirustusten mukaan. Kulutusta kestävän vuorauksen koostumusta voidaan säätää erikoisaineille, kuten kemialliselle lieteelle, korallihiekalle ja runsaasti piidioksidia sisältävälle lietteelle. Vientitilausten mukana tulee täydellinen laatutarkastusraportteja.
