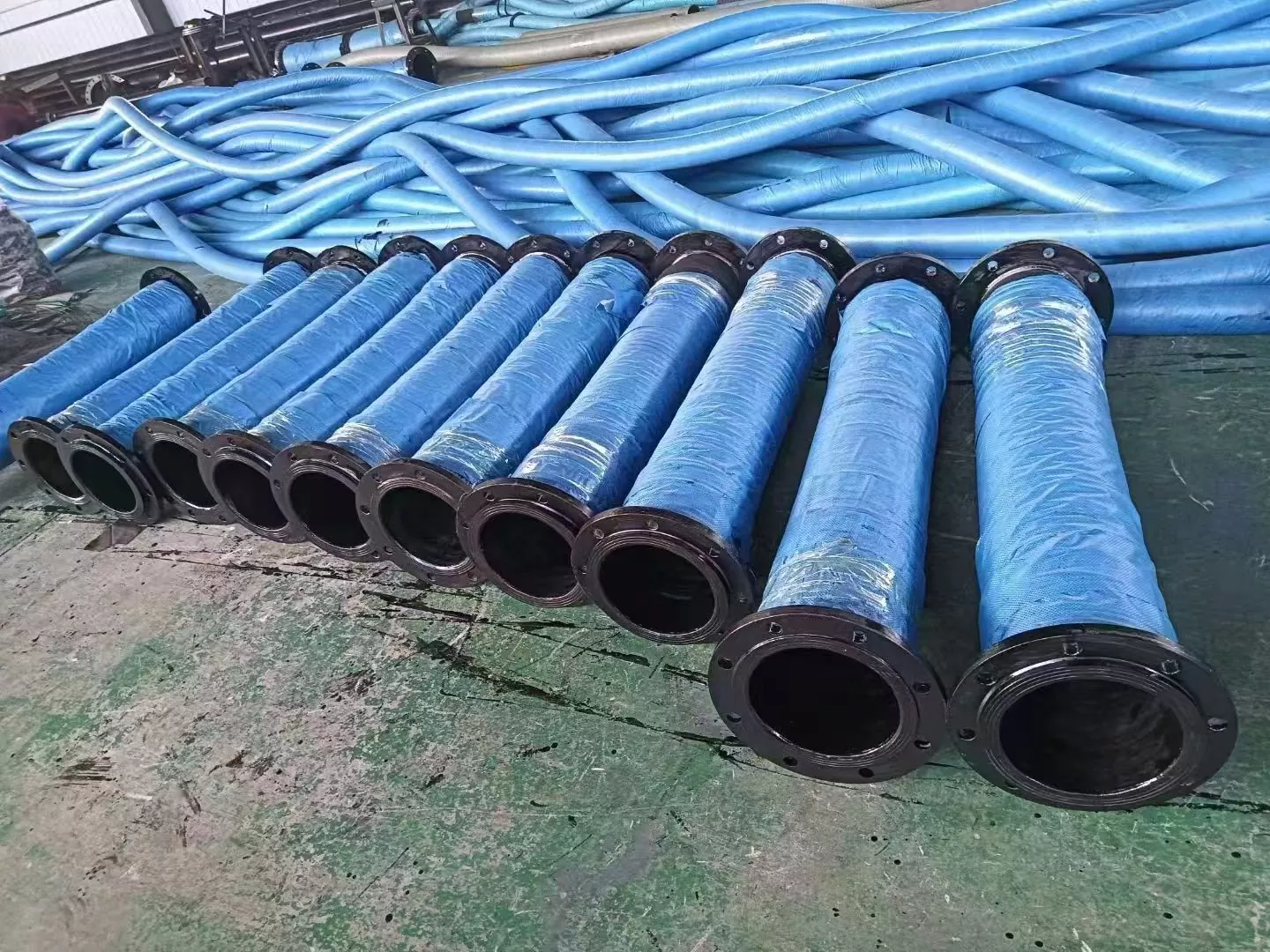

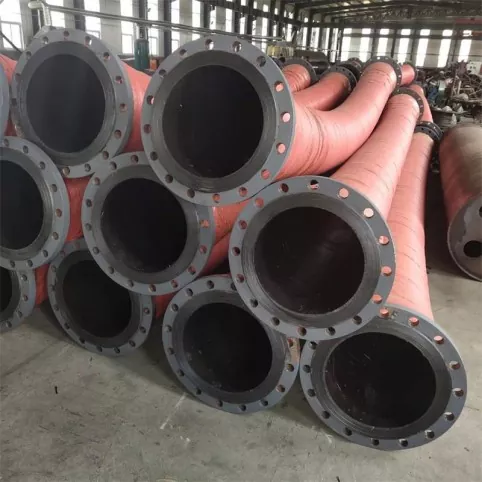

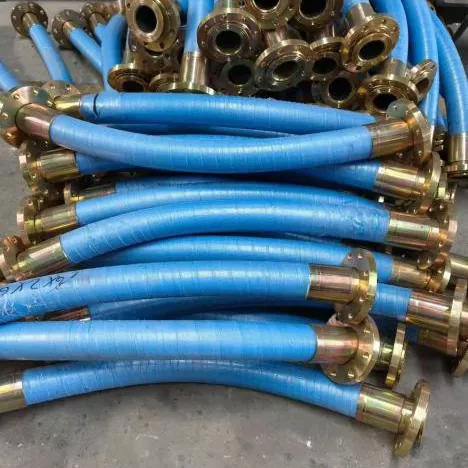

Halkaisijaltaan suuri imu- ja poistolaippainen kumiletku

Halkaisijaltaan suuri imu- ja poistoletku, jossa on laipallinen kumiletku, on teollisuusletku, jota käytetään joustavaan suurvirtausmateriaalin kuljetukseen. Se ratkaisee pääasiassa kiinteiden putkistojen ja pumppujen, laitteiden tai siirrettävien putkistojärjestelmien välisen kytkennän, syrjäytys- ja imu-/purkausolosuhteiden mukautuksen.

Nykyisten tuotetietojen mukaan tätä sarjaa käytetään pääasiassa veden, meriveden, lietteen, mineraalilietteen, hiekan, soran, rikastushiekan ja joidenkin teollisuusnesteiden kuljettamiseen.

JIDONGDA Hose voi konfiguroida tuotteet asiakkaiden spesifikaatioiden, teknisten parametrien, piirustusten tai todellisten käyttöolosuhteiden mukaan.

Ostovaiheessa on suositeltavaa varmistaa sisähalkaisija, pituus, käyttöpaine, tyhjiöpaine, väliaine, lämpötila ja laippastandardi varmistaaksesi, että letkun rakenne vastaa todellista putkistojärjestelmää.

Verrattuna tavallisiin letkuihin, joita käytetään pääasiassa ylipaineen siirtoon, tämä tuote lisää rakenteeseen spiraaliteräslangan tukivaihtoehdon, joka voi tukea imu- ja tyhjiösovelluksia.

Monikerroksista kankaan/koordikankaan vahvistuskerrosta käytetään kestämään työpainetta, kun taas sisäkumi ja ulkokumi valitaan väliaineen, lämpötilan ja käyttöympäristön mukaan.

Toimintaperiaate ja rakenteellinen yhdistelmä

Suurihalkaisijainen imu- ja poistoletku, jossa on laipallinen kumiletku, mahdollistaa materiaalin kuljetuksen seuraavien yhdistelmän avulla:

Sisäinen kumikerros + vahvistuskerros + spiraaliteräslankarunko (mallikokoonpanon mukaan) + ulompi kumikerros + päätylaipat

Purkaustoiminnan aikana sisäistä painetta tukee pääasiassa vahvistuskerros.

Imu- tai tyhjiökäytön aikana kierreteräslankakehys tukee kehää, mikä auttaa vähentämään letkun litistymisen ja romahtamisen riskiä.

Päätylaippoja käytetään pulttiliitoksissa pumppujen, venttiilien, putkistojen ja muiden laitteiden kanssa.

Laipan tekniset tiedot voidaan varmistaa paikan päällä olevien putkistostandardien tai asiakkaan piirustusten mukaan, mikä vähentää asennusongelmia, jotka johtuvat epäsopivista liitosmitoista.

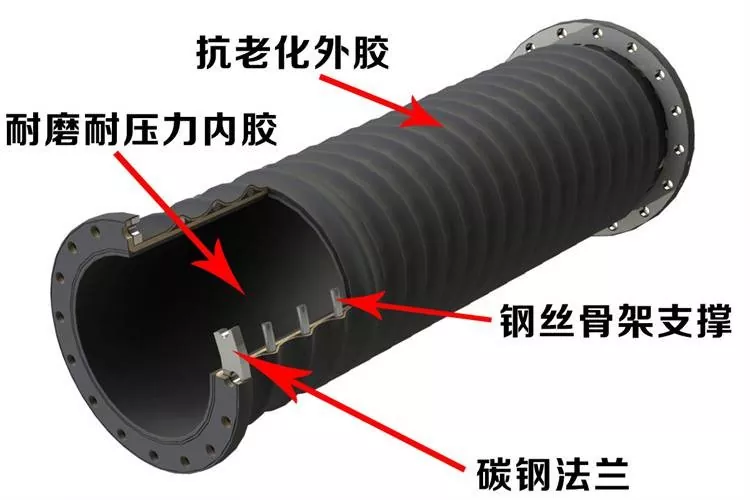

Tuotteen rakenteen kuva

Rakenne: kulutusta kestävä sisäkumi, vahvistuskerros, spiraaliteräsrunko, ulompi kumi ja hiiliteräslaippa

Päärakenteen kuvaus

• Sisäinen kumikerros:
Koskee suoraan kuljetusvälinettä. Sopivat kumimateriaalit voidaan valita väliaineiden kuten vesi, liete, mineraaliliete, hiekka ja sora sekä todellisten käyttöolosuhteiden mukaan.

• Vahvistettu kangaskerros:
Käyttää monikerroksista johtokangasta/kangasvahvistusrakennetta kestämään pääpainekuormituksen.

• Spiraaliteräslankakehys:
Käytetään rakenteellisiin ratkaisuihin, jotka vaativat imu- tai tyhjiökuljetusta ja tukevat letkun runkoa.

• Ulompi kumikerros:
Tarjoaa ulkoisen suojan ja voidaan valita ikääntymisenkestävyyden, kulutuskestävyyden ja ulkokäyttöolosuhteiden mukaan.

• Päätylaippa:
Voidaan varustaa hiiliteräs- tai ruostumattomasta teräksestä valmistetuilla laipoilla ja sovittaa asiakkaan standardien, mittojen tai piirustusten mukaan.

Tärkeimmät edut

Suuri halkaisija kuljetus:
Saatavana useissa suurikokoisissa eritelmissä, jotka sopivat suurivirtausmateriaalien kuljetukseen. Todellinen käytettävissä oleva halkaisija-alue on vahvistettava teknisten vaatimusten mukaisesti.

Imu- ja poistoilman sovitettavuus:
Rakenteellisen konfiguraation mukaan sitä voidaan käyttää väliaineen imu-, poisto- tai yhdistetty imu- ja poistokuljetukseen.

Kätevä laippaliitäntä:
Laipat voidaan konfiguroida yleisten standardien, kuten GB, DIN, ANSI, JIS, ASME ja asiakkaiden piirustusten mukaan.

Valinnaiset kulutusta kestävät ratkaisut:
Hankaaville aineille, kuten liete, mineraaliliete, hiekka ja sora, voidaan valita sopivat sisäkumi- ja vahvistusrakenteet kulumisolosuhteiden mukaan.

Joustava yhteys:
Kumiletkuilla on tietty taivutus- ja siirtymämukavuus, ja ne sopivat laitteiden tärinän, putkilinjan siirtymän ja asennuksen poikkeamien olosuhteisiin.

Räätälöity työolosuhteiden mukaan:
OEM- ja ei-standardi mukautukset ovat saatavilla halkaisijan, pituuden, paineen, tyhjiöpaineen, lämpötilan, kumimateriaalin, laipan spesifikaatioiden ja värin perusteella.

Tekniset tiedot

Seuraavat parametrit on koottu olemassa olevista tuotetiedoista. Koska erilaiset halkaisijat, rakenteet, pituudet ja käyttöolosuhteet voivat vaikuttaa lopulliseen suorituskykyyn, vahvistetut tekniset parametrit/piirustukset ovat voimassa muodollisessa hankinnassa.

Erittelyn vahvistus Huomautus:
Alkuperäiset tuotetiedot sisältävät kaksi erilaista halkaisijaalueen kuvausta: “DN100–DN1000” ja “DN100–DN2000”, kun taas nykyisessä parametritaulukossa luetellaan DN500 asti. Verkkosivustolla olevien epäjohdonmukaisten tietojen välttämiseksi on suositeltavaa vahvistaa lopullinen suuren halkaisijan toimitusalue todellisen tuotannon ja toimitusmahdollisuuksien mukaan ennen julkaisua.

Sovellusskenaariot

Kaivostoiminta

Käytetään mineraalilietteen, rikastushiukkasten ja lietettä sisältävien hiukkasten kuljettamiseen.

Erittäin hankaaville aineille sisäinen kumimateriaali ja vahvistusrakenne tulee valita hiukkaskoon, pitoisuuden, virtausnopeuden ja paineen mukaan.

Ruoppaus

Soveltuu ruoppausaluksiin, lietepumppuihin, lietteenpoistoputkiin ja joihinkin vedenalaisiin kuljetusjärjestelmiin.

Voidaan käyttää lietteen, lietteen, hiekan ja muiden materiaalien imemiseen ja poistamiseen.

Portit ja terminaalit

Käytetään nesteen tai materiaalin kuljetusjärjestelmissä, jotka vaativat suurta halkaisijakapasiteettia ja joustavia liitoksia.

Laipan tekniset tiedot voidaan konfiguroida paikan päällä olevien liitäntävaatimusten mukaan.

Hiekka & Sora

Soveltuu hiekan, soran, vesi-hiekka-seosten, laastin ja muiden hiukkasia sisältävien materiaalien kuljetukseen.

Kulutusta kestävät rakenteet voidaan valita todellisten kulumisolosuhteiden mukaan.

Terästeollisuus

Voidaan käyttää teollisuusveden, lietteen, mineraalilietteen ja joidenkin teollisten välineiden kuljetukseen.

Soveltuu myös joustaviin putkiliitäntöihin suurten laitteiden välillä.

Rakentaminen ja suunnittelu

Painetason, keskitason ja rakenteellisen konfiguraation mukaan sitä voidaan soveltaa rakennuslaitteissa ja insinööriprojekteissa nesteiden tai materiaalien kuljetukseen.

Teollisuuden materiaalin siirto

Soveltuu teollisiin kuljetusjärjestelmiin, kuten energia-, vedenkäsittely- ja teknisiin laitteisiin.

Räätälöityjä ratkaisuja on saatavilla median ja todellisten käyttöolosuhteiden mukaan.

Valintaopas ja ostovahvistus

Kun ostat suuren halkaisijan imu- ja poistolaipallista kumiletkua, ei ole suositeltavaa ilmoittaa vain sisähalkaisijan perusteella.

Imu- ja poistoletkujen osalta tyhjiöpaine, keskimääräinen hankaus, lämpötila ja laippaliitännät vaikuttavat lopulliseen rakenteen kokoonpanoon ja palvelun suorituskykyyn.

• Vahvista ensin kuljetusväline:
Vesi, merivesi, liete, kivennäisliete, rikastushiekka, hiekka, sora tai muut teollisuusaineet.

• Vahvista työolosuhteet:
Virtausnopeus, työpaine, työtyhjiöpaine, keskilämpötila, keskipitoisuus ja hiukkaskoko.

• Vahvista asennusvaatimukset:
Sisähalkaisija, pituus, taivutus-/siirtymävaatimukset, laipan standardi, laipan mitat ja tiivistepinnan tyyppi.

• Voimakkaaseen hankauskäyttöön, kuten mineraalilietteeseen, rikastushiekkaan ja hiekkaan/soraan:
Kulumista kestävä sisäkumiliuos on vahvistettava.

• Imu- tai tyhjiökuljetussovelluksiin:
Tyhjiöpaineen taso on määriteltävä ja vahvistettava, tarvitaanko spiraaliteräslankakehystä.

• Epätyypilliset projektit:
Suosittelemme toimittamaan piirustuksia, vanhoja letkunäytteitä tai todellisia liitäntämittoja teknisen varmistuksen vuoksi.

Käyttöä koskevat varotoimet

· Työpaine, tyhjiöpaine ja lämpötila eivät saa ylittää vahvistetun letkumallin sallittua aluetta. Erityiset rajoitukset koskevat tuotteen teknisiä vahvistusasiakirjoja.

· Kuljetettaessa hankaavia aineita, kuten hiekkaa ja mineraalilietettä, sopiva sisäkumirakenne tulee valita todellisten kulumisolosuhteiden mukaan ja letkun runko tulee tarkastaa säännöllisesti.

· Tarkista ennen laipan asennusta laipan standardi, pultin reikien etäisyys, tiivistepinta ja pulttiliitoksen mitat välttääksesi pakotetun kohdistuksen asennuksen aikana.

· Imusovelluksissa tyhjiövaatimus ja spiraaliteräslangan vahvistuskokoonpano tulee vahvistaa. Jos tapahtuu epänormaalia letkun litistymistä, painumista tai muodonmuutoksia, lopeta letkun käyttö ja tarkista käyttöolosuhteet.

· Vältä asennuksen ja kuljetuksen aikana tarpeettomia iskuja, puristamista tai vetämistä laipan päistä, jotta liitososat ja letkun runko eivät vaurioidu.

· Anna ennen ostamista erityisiä kemiallisia väliaineita, korkean lämpötilan väliaineita tai epästandardeja käyttöolosuhteita koskevia tietoja, kuten väliaineen koostumus ja lämpötila. Teknisen henkilöstön tulee varmistaa materiaalien yhteensopivuus.

Huolto ja käyttöiän hallinta

Suurihalkaisijaisten kumiletkujen todellinen käyttöikä riippuu kuljetusväliaineesta, paineesta, tyhjiöpaineesta, lämpötilasta, taivutuksesta, asennuskunnosta ja käyttötiheydestä.

Siksi huollossa tulisi keskittyä:

Säännöllinen tarkastus + käyttökuntotiedot + epänormaalien olosuhteiden oikea-aikainen käsittely

· Tarkista säännöllisesti, onko uloimmassa kumikerroksessa halkeamia, epänormaalia kulumista, pullistumia tai muita näkyviä vaurioita.

· Tarkista, onko laippaliitosalueella löysyyttä, vuotoa tai epänormaalia muodonmuutosta.

· Tarkista letkun kunto imu- ja tyhjennystoimintojen aikana ja kiinnitä huomiota epänormaaliin litistymiseen, painumiseen tai muodonmuutokseen.

· Hankkaavien materiaalien, kuten mineraalilietteen ja hiekan/soran, kulumisolosuhteet tallennetaan todellisen käytön mukaan vertailukohtana tulevaa valinnan optimointia varten.

· Kun letku ei ole käytössä, vältä terävien esineiden aiheuttamaa pitkäaikaista puristamista. Minimoi tarpeeton taipuminen ja isku käsittelyn ja varastoinnin aikana.

· Jos tapahtuu epänormaali paine, ilmeinen vuoto, rakennevaurio tai epänormaali liitos, lopeta letkun käyttö ja suorita tekninen tarkastus.

Laadunvalvonta ja toimitus

Olemassa olevien tuotetietojen mukaan valmiit tuotteet voidaan tarkastaa tuotespesifikaatioiden ja asiakkaiden vaatimusten mukaisesti, mukaan lukien:

· Ulkonäkö

· Sisähalkaisija

· Ulkohalkaisija

· Pituus

· Laipan mitat

· Paine

· Tyhjiö / alipaine

· Kovuus

· Kumin suorituskyky

Jos asiakkailla on erityisiä testausvaatimuksia, tarkastuskohteet ja hyväksymisstandardit tulee vahvistaa ennen tilaamista.

Räätälöityjen tuotteiden tekniset tiedot, laippavaatimukset, painetaso, tyhjiöpaine, kuljetusväliaine ja toimitusvaatimukset voidaan vahvistaa teknisen vahvistuksen aikana.

FAQ

1. Mitä teknisiä tietoja on saatavilla halkaisijaltaan suurelle imu- ja poistoletkulle?

Nykyiset parametritiedot sisältävät yleiset sisähalkaisijat mukaan lukien DN100, DN150, DN200, DN250, DN300, DN400 ja DN500 mm. Suuremmat koot voidaan varmentaa teknisesti projektin vaatimusten mukaan.

2. Voidaanko letkuun asentaa laippoja?

Kyllä. Tuotteessa käytetään laippaliitoksia ja se voidaan varustaa GB, DIN, ANSI, JIS, ASME standardien tai asiakkaan piirustusten mukaan.

3. Voidaanko sitä käyttää mineraalilietteen ja rikastushiekan kuljetukseen?

Kyllä. Sopivat kulutusta kestävät rakenteet voidaan valita lietteen pitoisuuden, hiukkaskoon, virtausnopeuden, paineen ja lämpötilan mukaan. Lopullinen ratkaisu vahvistetaan todellisten käyttöolosuhteiden mukaan.

4. Voidaanko sitä käyttää ruoppausprojekteihin?

Kyllä. Letku voidaan valita ruoppausjärjestelmän väliaineen, paineen, alipainevaatimusten ja asennustavan mukaan.

5. Voidaanko sitä mukauttaa piirustusten mukaan?

Kyllä. Asiakkaat voivat toimittaa piirustuksia, näytteitä tai yksityiskohtaisia ​​teknisiä parametreja letkun rungon ja laipparakenteen vahvistamiseksi.

6. Mikä on MOQ?

MOQ riippuu tuotetyypistä, spesifikaatiosta, pituudesta ja räätälöintivaatimuksista.

Vakiotuotteet voivat tukea pienten erien ostamista. Tarkka määrä vahvistetaan tarjouksen yhteydessä.

7. Voidaanko näytteitä toimittaa?

Jotkut vakiotuotteet voivat tarjota näytteitä tai näytetukea. Näytekustannukset ja kuljetuskustannukset vahvistetaan tietyn tuotteen ja tilaustilanteen mukaan.

8. Mikä on toimitusaika?

Vakiotuotteet vaativat yleensä 7–20 työpäivää.

Räätälöityjen tuotteiden, halkaisijaltaan suurien letkujen ja erityisten eritelmien osalta toimitusaika vahvistetaan rakenteen, määrän ja tuotantovaatimusten mukaan.

Selkeä toimitusaikataulu toimitetaan ennen tilausta.

9. Miten laatu taataan joukkotilauksille?

Laatutarkastuksia voidaan tehdä tuotespesifikaatioiden ja asiakkaiden vaatimusten mukaan, mukaan lukien ulkonäkö, mitat, laippa-, paine- ja alipainetestaukset.

Erityiset tarkastuskohteet tulee vahvistaa ennen ostamista.
