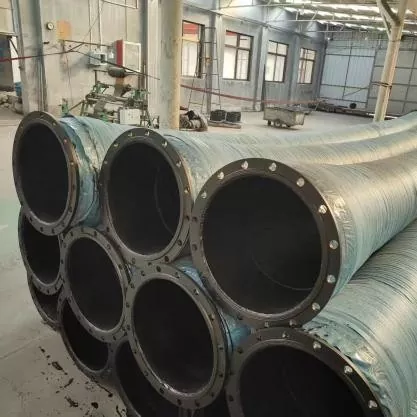

Teräslanka spiraalivahvistettu halkaisijaltaan suuri kumiletku

JIDONGDA-teräslanka-spiraalivahvistettu halkaisijaltaan suuri kumiletku on suunniteltu raskaisiin sovelluksiin, joille on ominaista korkea paine, suuret virtausnopeudet ja merkittävät iskukuormat. Sen rakenteessa on monikerroksinen vahvistusrakenne, joka on valmistettu erittäin lujasta teräslangasta yhdistettynä tehokkaaseen komposiittikumiin; kaikki komponentit muodostetaan yhdellä korkean lämpötilan vulkanointiprosessilla. Tämä varmistaa vakaan ja kestävän suorituskyvyn vaativissa ympäristöissä, kuten kaivoksissa, rannikkoalueilla ja ulkorakennustyömailla.

Teräslankaspiraalivahvistettu halkaisijaltaan suuri kumiletku yhdistää erinomaisen joustavuuden ja suuren kantavuuden. Se vaimentaa laitteiden tärinää, kompensoi asennusvirheitä ja lämpölaajenemista tai -supistumista ja kestää jatkuvia sisäisiä painepiikkejä sekä ulkoisia iskuja. Verrattuna tavallisiin kangasvahvistettuihin kumiletkuihin tällä tuotteella on merkittäviä etuja: kestävyys tyhjiön romahtamista vastaan, mittojen stabiilisuus (venymisenkestävyys) ja korkea kulutuskestävyys. Tämä tekee siitä tärkeän osan suurissa teollisuusputkissa, jotka on suunniteltu kuljettamaan lietettä ja irtotavaraa pitkiä matkoja.

Monikerroksinen rakenne ja tärkeimmät edut

1. Kulutusta kestävä sisätyökerros

Valmistettu erittäin kulutusta kestävän luonnonkumin ja synteettisen kumin sekoituksesta, sileä sisäkerros minimoi virtausvastuksen. Se vastustaa hiekan ja sorahiukkasten aiheuttamaa eroosiota ja hankausta hidastaen sisäseinän kulumista joutuessaan kosketuksiin materiaalien, kuten mineraalimalmin, merilietteen ja tuhkakerrostumien kanssa.

2. Spiraaliteräslankavahvistuskerros

Useita lujan teräslangan säikeitä on kierretty spiraalimaisesti kiinteään kulmaan, jolloin ne muodostavat ensisijaisen kantavan rungon, joka suorittaa neljä avaintoimintoa:

- Nostaa nimellispainetta

- Varmistaa korkean alipaineen kestävyyden ja estää romahtamisen imutoimintojen aikana

- Rajoittaa letkun rungon radiaalista laajenemista paineen alaisena

- Parantaa yleistä rakenteellista vakautta ja iskunkestävyyttä

3. Välipuskurikerros

Elastinen kumikerros, joka sijaitsee vahvistuskerroksen ja ulomman kumipäällysteen välissä; se hälventää hetkellisten painepiikkien vaikutusta, vähentää kerrosten erottumisen riskiä ja parantaa merkittävästi väsymiskestävyyttä pitkäaikaisen syklisen nestepumppauksen aikana.

4. Säänkestävä ulompi suojakerros

Modifioitu, ikääntymistä kestävä kumipäällyste, joka on suunniteltu kestämään erilaisia ​​ulkoisia tekijöitä: UV-säteilyn hajoaminen ympäristön altistumisesta, otsonihalkeilu teollisuusalueilla, suolasumukorroosio rannikkoalueilla ja mekaaninen hankaus noston ja asennuksen aikana.

Tärkeimmät sovellusalueet

1. Kaivosteollisuuden kuljetusjärjestelmät: mineraalilietteen, rikastushiekan, hiililietteen ja prosessimateriaalien kuljetus; sopii korkeahiekkapitoisten lietteiden pumppaamiseen ja tyhjiötoimintoihin.

2. Satamien ruoppaus ja maanparannus: käytetään ruoppausputkistojen kanssa merihiekan, jokilietteen ja täyttömateriaalien kuljettamiseen; offshore-toimintoihin käytettävissä olevat kelluvat putkilinjat.

3. Öljy- ja kaasuteollisuus: porauslietteen, teollisuuden kiertonesteiden ja vastaavien materiaalien kuljetus.

4. Tekniset koneet ja pumppuasemat: suurten ruoppaajien, teollisuusvesipumppujen ja raskaiden laitteiden putkiliitännät; tärinänvaimennus käytön aikana.

5. Energia- ja ympäristöalat: lietekierto voimalaitosten rikinpoistoon, uunituhkan/kuonan kuljetus ja teollisuusjätteen käsittelyputkistot.

6. Metallurginen teollisuus: erittäin hankaavien mineraalijauheiden ja rakeisten sulatusväliaineiden jatkuva kuljetus.

Tuotteen tärkeimmät ominaisuudet

1. Monikerroksinen kierreteräslankarakenne, joka tarjoaa erinomaisen paineen ja iskujen kestävyyden.

2. Erinomainen alipaineen kestävyys; sopii sekä imu- että poistokäyttöön, mikä estää letkun luhistumisen tyhjiössä.

3. Mahdollisuus suuriläpimittaiseen tuotantoon; alhainen nesteen vastus takaa paremman kuljetustehokkuuden.

4. Suuri joustavuus ja kompensointiominaisuudet; vaimentaa laitteiden tärinää ja eliminoi jännityskeskittymiä putkistossa.

5. Integroitu kulutus- ja säänkestävyys; takaa luotettavan käyttöiän ankarissa ympäristöissä, kuten kaivoksissa ja offshore-lautoilla.

6. Alhaiset ylläpitokustannukset; helppo asentaa, poistaa ja asentaa paikan päällä minimoimaan laitteiden seisokit.

Mukautetut konfigurointivaihtoehdot

1. Tehostettu polyuretaani (PU) sisävuori.

2. Erikoistunut erittäin kulutusta kestävä rakenne mineraalilietteen pumppaamiseen.

3. Lämmönkestävä versio (jatkuvaan käyttöön yli 120°C lämpötiloissa).

4. Öljynkestävä kumiyhdiste.

5. Antistaattinen ja räjähdyssuojattu muotoilu.

6. Integroitu kelluvuusjärjestelmä (kelluvat letkut).

7. ANSI-, DIN-, JIS- tai BS-standardilaipat.

8. Yleiskäyttöiset pikaliittimet.

Kilpailuedut

✔ Tukeva rakenne, jossa on monikerroksinen vahvistus erittäin lujalla teräslankakierteellä

✔ Erinomainen kestävyys sekä ylipaineella että tyhjiöllä

✔ Soveltuu käytettäväksi erilaisissa ja vaativissa teollisissa kuljetussovelluksissa

✔ Mahdollisuus valmistaa räätälöityjä, halkaisijaltaan suuria tuotteita äärimmäisiin käyttöolosuhteisiin

✔ Kattavat OEM- ja ODM-valmistuspalvelut

✔ Laaja kokemus laitteiden toimittamisesta kotimaisiin ja kansainvälisiin suunnitteluprojekteihin

Esimerkki suunnitteluprojektin toteutuksesta

Esimerkki 1: Maarakennusprojekti satamassa (Kaakkois-Aasia)

Hankkeen vaatimukset: Maanparannusta varten tarvittiin 12 km pitkä meriputkisto, joka on suunniteltu jatkuvaan merihiekan kuljetukseen murskattuun kuoreen ja soraan. Halkaisijaltaan suurien kelluvien imu- ja poistoletkujen piti kestää suolasuihkua ja toimia imuolosuhteissa (alipaine).

JIDONGDA Ratkaisu: DN600-teräslangalla vahvistetut kelluvat kumiletkut, joissa on erittäin korroosionkestävä ulompi kumikerros (merilaatu) ja DIN-standardin mukaiset laipat.

Käyttötulokset: 24 kuukautta jatkuvaa käyttöä ilman letkun muodonmuutoksia (litistymistä) eikä ulomman kumikerroksen halkeilua suolasuihkualtistuksen vuoksi. Vaihtotiheys pieneni 70 % verrattuna perinteisiin ruoppausletkuihin. Tuotteet läpäisivät menestyksekkäästi riippumattomat laatutarkastukset merenkulkusovelluksissa ja niistä on tullut urakoitsijan suosikkivalinta.

FAQ

Kysymys 1: Mikä on JIDONGDA:n teräslankaspiraalivahvistetun halkaisijaltaan suuren kumiletkun suurin alipaineluokitus? Soveltuvatko ne pitkän matkan imutöihin ruoppauksessa?

V: Vakiomallit kestävät -0,09 MPa alipainetta ilman muodonmuutoksia, kun taas räätälöidyt mallit, joissa on vahvistetut spiraalirakenteet, voivat toimia jopa -0,098 MPa:n syvätyhjiöolosuhteissa. Ne soveltuvat täysin imu- ja tyhjennystöihin, mukaan lukien pitkän matkan ruoppaus ja kaivosrikastusjätteen kuljetus. Pitkän matkan merikuljetuksiin voidaan asentaa lisää kelluvuuselementtejä.

Kysymys 2: Mitä vaihtoehtoja on saatavilla korkeiden lämpötilojen, öljyisten tai syttyvien/räjähtävien väliaineiden käsittelyyn?

V: Tarjolla on kolmenlaisia ​​erikoisratkaisuja: korkeita lämpötiloja kestävät mallit (jatkuvaan käyttöön yli 120 °C:ssa); nitriilikumiin (NBR) perustuvasta öljynkestävästä komposiittikumista valmistetut tuotteet raakaöljyn, hydrauliöljyjen tai orgaanisten liuottimien kuljettamiseen; ja antistaattiset, räjähdyssuojatut mallit, jotka on suunniteltu poistamaan väliainekitkan tuottamaa staattista sähköä (sopii syttyvien öljytuotteiden käsittelyyn). Kaikista erikoistuotteista toimitetaan testiraportit, jotka kattavat materiaalin ominaisuudet ja suorituskykyominaisuudet.

Q3: Minkä kansainvälisten standardien kanssa tuotteet ovat yhteensopivia? Voiko JIDONGDA:n tehdas toimittaa täysin koottuja yksiköitä?

V: Letkut ovat yhteensopivia neljän tärkeimmän laippastandardin (ANSI, DIN, JIS, BS) sekä erityyppisten pikaliittimien kanssa. Tarjoamme kokonaisvaltaisen ratkaisun, joka sisältää leikkauksen, laippapuristuksen, monoliittisen vulkanointikokoonpanon ja hydrostaattisen testauksen; valmiit tuotteet – liittiminä – toimitetaan suoraan työmaalle, mikä eliminoi asiakkaan jatkokäsittelyn tarpeen ja vähentää vuotojen riskiä ulkoisissa liitospisteissä.
