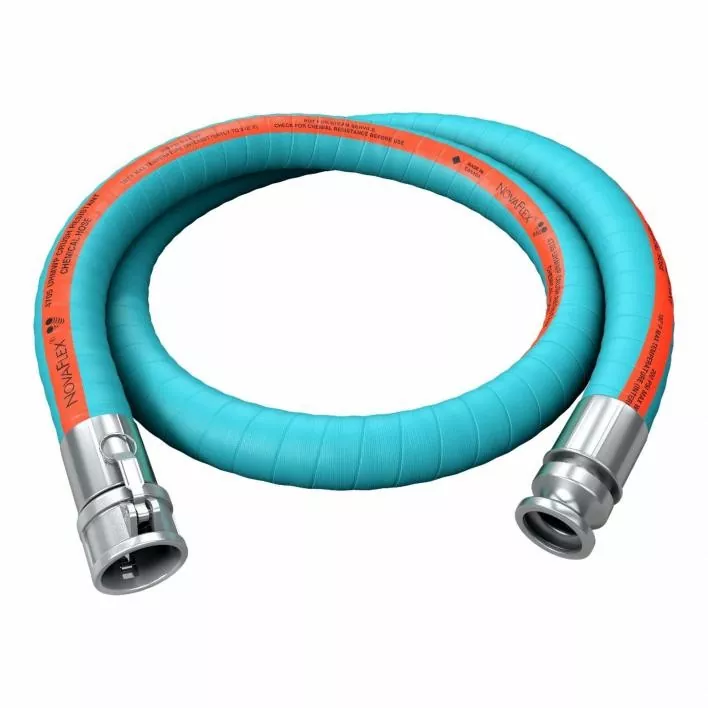

Suuri halkaisijaltaan korkean lämpötilan kemiallinen letku

JIDONGDA Large Diameter Chemical High Temperature Hose on korkean suorituskyvyn joustava putki, joka on suunniteltu erityisesti äärimmäisiin teollisuusympäristöihin ja soveltuu korkean lämpötilan ja erittäin syövyttävän materiaalin kuljettamiseen. Monikerroksinen komposiittirakenne tarjoaa yhdistelmän kemiallista kestävyyttä, lämmönkestävyyttä ja suurta joustavuutta. Nämä tuotteet tarjoavat erinomaisen vaihtoehdon jäykille metalliputkille, ja niitä käytetään laajasti sovelluksissa, kuten kemikaalien valmistuksessa, vaarallisten kemikaalien kuljetuksissa ja korkean lämpötilan puhdistuksessa, mikä osoittaa luotettavuutta vaativimmissa ja ankarimmissa ympäristöissä.

Tuotesuunnittelu ja käytetyt materiaalit

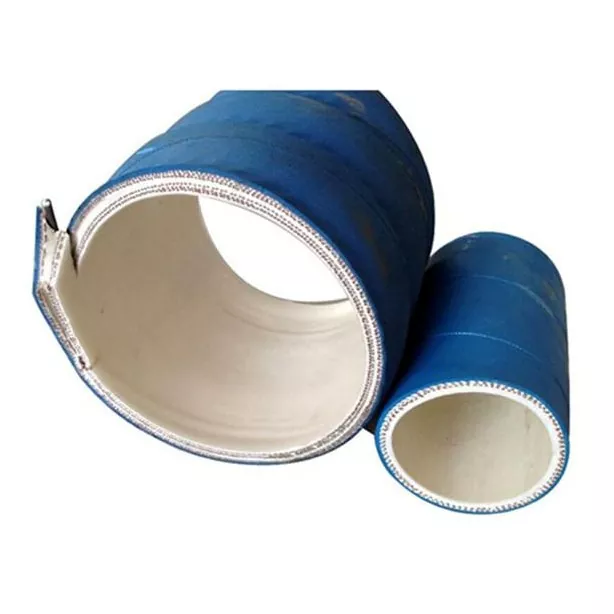

Suuriläpimittaisessa korkean lämpötilan kemiallisessa letkussa on monikerroksinen rakenne, joka mukautuu erityisvaatimuksiin; materiaalien valinta suoritetaan ottaen huomioon kuljetettavan väliaineen tyyppi, lämpötila ja paine, mikä takaa rakenteellisen vakauden ja luotettavan suojan:

1. Sisäkerros: PTFE/FEP/EPDM (valitaan yksitellen ympäristön mukaan; korroosionkestävä ja läpäisevä)

2. Vahvistuskerros: Erittäin luja kuitukäämi + teräslankaspiraalikehys (varmistaa paineen ja muodonmuutosten kestävyyden)

3. Välisulkukerros: Korkeaa lämpötilaa kestävä komposiittisulku (parantaa huomattavasti läpäisyvastusta)

4. Ulkoinen suojakerros: Kulutusta ja UV-säteilyä kestävä erikoismateriaali (sopii ankariin ulkoympäristöihin)

5. Kytkentätavat: Laipat, pikaliittimet ja ei-standardiliitännät (yhteensopiva eri teollisuuslaitteiden kanssa)

Suorituskyvyn testaus ja laadunvalvonta

1. Kemiallinen yhteensopivuustesti: Upotus rikkihappoon, kloorivetyhappoon, vahvoihin emäksisiin liuoksiin ja orgaanisiin liuottimiin 72–240 tunniksi; ei turvotusta, hajoamista tai vuotoa.

2. Lämmönkestävyystesti: Kestää lämpötiloja -40°C - 180°C; kestää yli 50 lämpöshokkisykliä ilman delaminaatiota, hauraita halkeamia tai kovettumista.

3. Paine/murtotesti: Vakiokäyttöpaine 0,6–1,6 MPa; halkeamispaine ylittää käyttöpaineen yli kolme kertaa, mikä takaa korkean turvamarginaalin.

4. Vanhenemiskestävyystesti: läpäisee UV- ja otsonikestävyystestit; ulkokerroksessa ei esiinny halkeilua tai liituutumista.

Käytännön sovellusesimerkki

Suuri kotimainen metallurginen tehdas käytti vakioletkuja korkean lämpötilan happamien rikkihappoa sisältävien jäähdytysnesteiden kuljettamiseen. Nämä letkut halkeilevat ja vuotivat usein, mikä johti laitteiden seisokkiin ja korkeisiin vuosihuoltokustannuksiin.

Tehdas teki yhteistyötä erikoistuneen valmistajan JIDONGDA:n kanssa valmistaakseen mittatilaustyönä halkaisijaltaan suuria (DN300) PTFE-vuorattuja letkuja, jotka on suunniteltu kuljettamaan aggressiivisia aineita korkeissa lämpötiloissa (165 °C) ja paineissa (1,0 MPa). Asennuksen jälkeen letkut ovat toimineet luotettavasti yli 12 kuukauden ajan ilman vuotoja tai vaurioita; laitteiden seisokkeja on vähennetty 90 % ja ylläpitokustannukset ovat laskeneet 75 %. Lisäksi letkujen suuri joustavuus yksinkertaisti uunilaitteiston putkistoa, mikä vähensi merkittävästi asennuksen monimutkaisuutta.

Tärkeimmät sovellusalueet

Soveltuu monenlaisiin teollisiin sovelluksiin, joihin liittyy erittäin syövyttäviä aineita, korkeita lämpötiloja ja suuria virtausnopeuksia: happamien ja emäksisten kemikaalien kuljetus; putkistot hienoja orgaanisia synteesilaitteita varten; korkean puhtauden farmaseuttisten välineiden kuljetus; aggressiivisten metallurgisten jäähdytysnesteiden tarjonta; teollisuuden korkean lämpötilan puhdistusjärjestelmät; aggressiivisen jäteveden poisto; ja kemikaalien siirto laivoilla ja offshore-lautoilla.

Tärkeimmät tuotteen edut

1. Kaksoiskestävyys ulkoisia tekijöitä vastaan: Kestää sekä korkeita lämpötiloja että vakavaa kemiallista korroosiota; sopii vaativiin käyttöolosuhteisiin, joissa käytetään sekatekniikkaa.

2. Suuri virtauskapasiteetti: Suuren halkaisijan suunnittelu täyttää teollisuuden vaatimukset suurille virtauksille, mikä parantaa prosessin tehokkuutta.

3. Monikerroksinen tunkeutumissuoja: Komposiittisulkurakenne estää työväliaineen tunkeutumisen putken seiniin ja pidentää tuotteen käyttöikää.

4. Helppo asentaa: Suuri joustavuus ja taipuisuus; korvaa isot jäykät putkistot, mikä vähentää suunnittelu- ja asennuskustannuksia.

5. Ikääntymisenkestävyys ja kestävyys: Soveltuu pitkäaikaiseen käyttöön ankarissa ulkoympäristöissä, mukaan lukien altistuminen korkeille otsonipitoisuuksille ja voimakkaalle UV-säteilylle.

6. Laajat räätälöintimahdollisuudet: Tekniset tiedot (väliaine, lämpötila, paine, putken halkaisija) voidaan räätälöidä asiakkaan erityisvaatimusten mukaan.

Pakkaus ja toimitus

Teollisuuspakkaus sisältää teräksisen kiinnityskehyksen ja suojaavan korroosionesto-/kosteudenkestävän kalvon, joka estää muodonmuutoksia tai vaurioita kuljetuksen aikana. Saatavilla on erilaisia ​​toimitustapoja, mukaan lukien merirahti, erikoistunut projektilogistiikka ja konttikuljetukset. Vakiotoimitusaika on 10–30 päivää, ja se voi vaihdella tuotetietojen ja tilausmäärien mukaan. Otamme vastaan ​​tilauksia räätälöityjen, ei-standardituotteiden valmistukseen.

Usein kysytyt kysymykset

Kysymys 1: Voiko tämä halkaisijaltaan suuri, kemiallisesti kestävä korkean lämpötilan letku kuljettaa jatkuvasti korkean lämpötilan tiivistettyä happoa 170 °C:ssa?

A1: Kyllä. Erittäin aggressiivisille, korkean lämpötilan väliaineille (kuten väkevälle rikki- tai kloorivetyhapolle) tarjoamme erikoistuneita PTFE- tai FEP-vuorauksia, jotka on suunniteltu pitkäaikaiseen jatkuvaan käyttöön 170 °C:ssa. Nämä tuotteet ovat läpäisseet onnistuneesti upotustestit vahvoihin happoihin (240 tuntia) ja lämpökiertotestit ilman merkkejä hajoamisesta tai vuodosta. EPDM-vuorauksella varustettuja vaihtoehtoja on saatavana lievästi aggressiivisten happojen ja emästen käsittelyyn alle 120 °C:n lämpötiloissa.

Q2: Mikä on mittatilaustyönä valmistettujen letkujen suurin halkaisija? Käytetäänkö vakiolaippaliitäntöjä?

A2: Tarjoamme mittatilaustyönä suurihalkaisijaisia ​​letkuja (DN50 - DN600). Vaikka laippaliitännät ovat vakiona, pikaliittimet ja kierreliittimet voidaan myös asentaa, jolloin letku voidaan liittää suoraan laiteventtiileihin ilman lisäadapterien tarvetta.

Q3: Mikä on tuotteen käyttöikä verrattuna standardiletkuihin, kun sitä käytetään ulkona kosketuksissa aggressiivisen kemiallisen jäteveden kanssa?

A3: Samanlaisissa ulkokäyttöolosuhteissa (altistuminen UV-säteilylle ja erittäin aggressiiviselle jätevedelle) JIDONGDA-monikerroksiset komposiittiletkut kestävät 3–5 kertaa pidempään kuin tavalliset yksikerroksiset kumiletkut. Läpäisemättömän sisäkerroksen ja ikääntymistä kestävän ulkokerroksen ansiosta tuote estää tehokkaasti työväliaineen tunkeutumisen sekä pinnan liituutumisen ja halkeilun, mikä vähentää merkittävästi laitteiden vaihtotiheyttä ja alentaa käyttökustannuksia.
