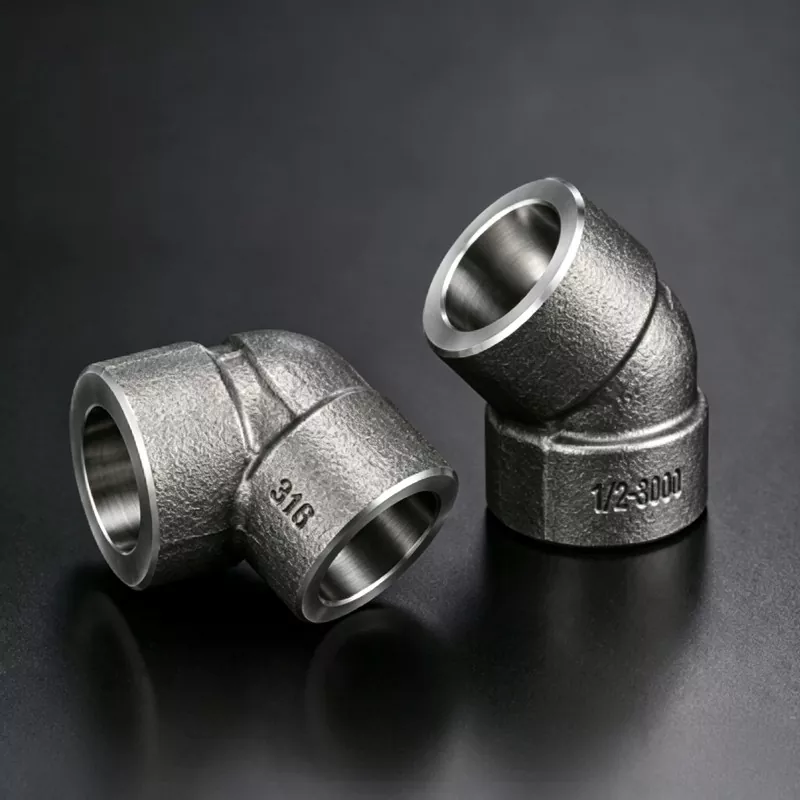

45° holkkihitsauskulma

Teollisuuden putkistojen suunnittelussa jokainen suunnanmuutos ei vaadi jyrkkää käännettä. Monissa korkean suorituskyvyn järjestelmissä insinöörit valitsevat tarkoituksella 45 asteen siirtymän 90 asteen kulman sijaan, koska se tarjoaa tasapainoisemman yhdistelmän virtaustehokkuutta, paineen vakautta ja rakenteellista kestävyyttä.

45° Socket Weld Elbow on suunniteltu juuri tätä suunnitteluvaatimusta varten. Se tarjoaa tasaisen suunnanvaihdon säilyttäen samalla täysin hitsatun liitosjärjestelmän lujuuden, joten se soveltuu erittäin hyvin pienireikäisiin putkiin, joissa virtauskäyttäytymistä ja mekaanista luotettavuutta on valvottava huolellisesti.

Tekninen toiminto ja tuotteen määritelmä

45° Socket Weld Elbow on taottu, pysyvä putkiliitos, jota käytetään korkeapaineisissa pieniporaisissa putkistojärjestelmissä. Se yhdistää putket hylsyn sisäänvientirakenteen kautta, jota seuraa kehän suuntainen filehitsaus muodostaen jäykän ja vuotamattoman liitoksen, josta tulee olennainen osa putkistojärjestelmää.

Sen tekninen ydintarkoitus ei ole vain muuttaa virtaussuuntaa, vaan tehdä se tavalla, joka minimoi hydrauliset häiriöt. Ottamalla käyttöön keskikulmaisen siirtymän se vähentää äkillisiä suuntavaikutuksia, parantaa virtauksen jatkuvuutta ja auttaa ylläpitämään vakaampia sisäisiä paineolosuhteita. Tämä tekee siitä erityisen arvokkaan instrumentointilinjoissa, prosessiputkijärjestelmissä ja tarkkuusohjatuissa teollisuusverkoissa.

Teknisten tietojen taulukko

Laadunvarmistus ja suorituskyvyn validointi

Luotettavuuden varmistamiseksi todellisissa käyttöympäristöissä jokainen 45°:n holkkihitsauskulmakappale valmistetaan tiukan teknisen valvonnan alaisena ja varmistetaan monikerroksisilla testausprosesseilla. Paineenkestävyys on validoitu hydrostaattisella testauksella normaaleja työolosuhteita huomattavasti suuremmilla kuormituksilla tiivistyksen vakauden ja rakenteellisen turvallisuuden varmistamiseksi.

Hitsauksen eheys tarkastetaan ainetta rikkomattomilla testausmenetelmillä, kuten ultraääni- ja radiografisella arvioinnilla. Näin varmistetaan täydellinen sulautuminen ja eliminoidaan sisäiset viat, jotka voivat vaikuttaa pitkäaikaiseen suorituskykyyn. Lisäksi suoritetaan väsymissimulaatiotestejä pitkäaikaisten tärinän ja syklisten paineolosuhteiden toistamiseksi, jotta varmistetaan, että komponentti säilyttää rakenteellisen vakauden koko käyttöikänsä. Mittatarkkuutta valvotaan myös tarkasti, jotta varmistetaan tarkka pistorasian kohdistus kenttäasennuksen aikana, mikä vähentää hitsausvirheitä ja kokoonpanoriskejä.

Sovellussuunnittelu ja järjestelmän käyttötapaukset

45° Socket Weld -kulmakappaleita käytetään laajalti teollisuusjärjestelmissä, joissa hallittu virtauskäyttäytyminen ja pitkäaikainen tiivistysvarmuus ovat tärkeitä. Öljy- ja kaasuputkistoissa ne auttavat ylläpitämään vakaat virtausolosuhteet ja vähentävät samalla suunnanmuutosten aiheuttamaa paineiskua. Kemiallisissa käsittelyjärjestelmissä niitä käytetään annostelu- ja siirtolinjoissa, joissa virtauksen tasaisuus vaikuttaa suoraan prosessin tarkkuuteen.

Niitä käytetään yleisesti myös voimalaitosten apuputkistoissa, jalostamoiden prosessijärjestelmissä, laivanrakennuslaitteistoissa ja kaasun jakeluverkoissa. Hydraulisissa ohjausjärjestelmissä ja teollisuuskoneiden putkistokokoonpanoissa 45°:n konfiguraatio tarjoaa tehokkaan tasapainon kompaktin layout-suunnittelun ja hydraulisen suorituskyvyn vakauden välillä, erityisesti tärinä- tai jatkuvatoimisissa ympäristöissä.

Tärkeimmät suunnitteluedut

Teknisestä näkökulmasta katsottuna 45° Socket Weld Elbow ei ole vain suunnattu liitin, vaan virtauksen optimointikomponentti putkistojärjestelmässä. Sen geometria auttaa vähentämään turbulenssia teräväkulmaisiin siirtymiin verrattuna, mikä parantaa yleistä hydraulista tehokkuutta. Täyshitsattu rakenne eliminoi mekaanisen löystymisen riskin, mikä varmistaa pitkäaikaisen tiivistyksen luotettavuuden myös tärinä- ja painekiertoolosuhteissa.

Sen kompakti muotoilu mahdollistaa joustavan asennuksen ahtaissa putkiasennoissa, kun taas taottu runkorakenne tarjoaa vahvan väsymis- ja muodonmuutoskestävyyden. Tämä virtauksen vakauden ja rakenteellisen lujuuden yhdistelmä tekee siitä luotettavan ratkaisun keskipaineisiin ja erittäin tarkkoihin teollisuusjärjestelmiin.

Tekninen yhteenveto

Suorituskykyisiä putkijärjestelmiä suunniteltaessa virtaussuunta ei ole vain layout-päätös – se on suorituskykytekijä, joka vaikuttaa suoraan tehokkuuteen, vakauteen ja järjestelmän käyttöikään. 45° Socket Weld Elbow tarjoaa tieteellisesti tasapainotetun ratkaisun, joka parantaa virtauskäyttäytymistä samalla, kun se säilyttää hitsattujen putkijärjestelmien rakenteellisen luotettavuuden, joten se on ensisijainen valinta nykyaikaisiin teollisuussovelluksiin.
